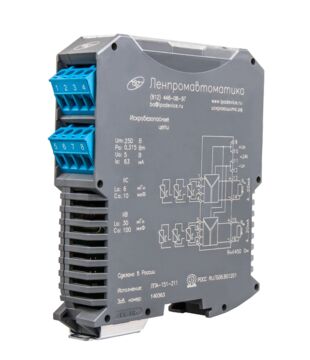

Барьеры искробезопасности с гальванической развязкой ЛПА-151

Группа и подгруппа электрооборудования IIB
Группа и подгруппа электрооборудования IIC
Напряжение питания 24 В
Одноканальное изделие
Двухканальное изделие
Термопара
Термосопротивление по двухпроводной схеме подключения
Термосопротивление по трехпроводной схеме подключения
Термосопротивление по четырехпроводной схеме подключения
Изделие с гальванической развязкой
Сертификат ТР ТС "О безопасности оборудования для работы во взрывоопасных средах"
Свидетельство об утверждении типа средств измерений
Одно- и двухканальные программируемые нормирующие преобразователи с функцией искробезопасности для обеспечения взрывозащиты термосопротивлений и термопар.

Барьеры искробезопасности ЛПА-151-Х01 обеспечивают прием и преобразование сигнала от термопреобразователей сопротивления и термопар, ЛПА-151-Х11 — только от термопреобразователей сопротивления, в выходной сигнал постоянного тока, гальваническое разделение входных цепей, выходных цепей и цепей питания, а также гальваническое разделение между каналами. Барьеры искрозащиты поддерживают 4-проводную и 3-проводную схемы подключения ТС. 2-проводная схема подключения ТС поддерживается без сохранения метрологических характеристик.

Ключевые особенности барьеров искробезопасности ЛПА-151

  • Обеспечение приема, преобразования и линеаризации сигнала от термопреобразователей сопротивления (ТС) и термопар в любом сочетании в выходной унифицированный сигнал постоянного тока 4…20 мА.

  • Самодиагностика целостности программного обеспечения, наличия питания, работоспособности микроконтроллера, неисправностей во входных цепях.

  • Высокая скорость преобразования.

  • Обеспечение фильтрации входного сигнала.

  • Поддержка 4-проводной и 3-проводной схемы подключения ТС.

  • Широкие возможности при конфигурировании: установка параметров и алгоритмов фильтрации входного сигнала, выбор НСХ преобразования, установка границ диапазона измерения.

  • Возможность проводить оперативный визуальный контроль состояния объекта за счет светодиодной индикации.

  • Полное гальваническое разделение.

  • Конфигурирование по интерфейсу USB 2.0 без применения специальных адаптеров или переходников.

  • Минимальный срок поставки (в Москву за 2 дня).

Купить барьеры искрозащиты ЛПА-151 Вы можете, отправив заявку по электронному адресу ba@lpadevice.ru

Импортозамещение

Специалисты ООО "Ленпромавтоматика" рекомендуют использовать ЛПА-151 для импортозамещения барьеров искробезопасности. Ниже представлены наиболее часто запрашиваемые аналоги барьеров искрозащиты ЛПА-151. Чтобы узнать, какие еще изделия можно заменить на ЛПА-151, воспользуйтесь разделом "Аналоги".

Основные технические характеристики

Таблица 1 — Основные технические характеристики

Одно- и двухканальное исполнение.
Напряжение питания — 24 В (18...36 В).
Максимальный ток потребления при напряжении питания 24 В — не более 90 мА.
Ток опроса термопреобразователей составляет 1 мА ± 15 % при 3- и 2-проводной схеме подключения, 2 мА ± 15 % — при 4-проводной схеме подключения.
Время реакции на изменение входного сигнала — 10 мс.
Основная приведённая погрешность преобразования — не более ± 0,1 % при номинальной величине нагрузки 250 Ом .
Барьеры имеют активный выход.
Максимально допустимая величина нагрузки – не более 450 Ом.
Диапазон рабочих температур минус 40...плюс 70 °С.
Габаритные размеры барьеров искробезопасности — 113х100х23 мм.
Масса — 140 г.
Степень защиты корпуса — IP 20.
Гарантийный срок эксплуатации - 5 лет со дня продажи.
Средний срок службы барьеров искробезопасности — 12 лет.

Барьеры искрозащиты с искробезопасными электрическими цепями уровня «ia» выполнены в соответствии с требованиями ГОСТ 31610.11-2014, ГОСТ 31610.0-2014, имеют маркировку взрывозащиты «[Ex ia Ga] IIC / IIB» и предназначены для установки вне взрывоопасных зон. Барьеры искробезопасности обеспечивают следующие характеристики искробезопасной цепи:

Таблица 2 — Максимальные значения искробезопасных электрических цепей барьеров искрозащиты ЛПА-151-XX1

Группа и подгруппы взрывозащищенного электрооборудования Uo,
В
Io,
мА
Lo,
мГн
Co,
мкФ
Ро,
Вт
Um,
В
IIC 5 63 6 10 0,315 250
IIB 5 63 30 100 0,315 250

Конфигурирование

Конфигурирование ЛПА-151 осуществляется с помощью бесплатного программного обеспечения нашей разработки. Конфигуратор позволяет ознакомиться с базовой функциональностью в автономном режиме, без подключения барьеров искробезопасности.

 Загрузить программу "Конфигуратор ЛПА"

Поверка

Нормирующие преобразователи с функцией искрозащиты серии ЛПА-151 являются СИ и занесены в Реестр средств измерений, имеется Свидетельство об утверждении типа средства измерений. Поверка ЛПА-151 производится по отдельному заказу ФБУ "Тест — С.Петербург" и занимает определенное время, в связи с чем срок поставки барьеров искробезопасности ЛПА-151 может быть увеличен на 4-5 недель.

Поверка осуществляется согласно Методике поверки МП 2411-0118-2015.

При первичной поверке проводят определение погрешности преобразования сконфигурированной заложенной номинальной статической характеристики (НСХ) по требованию заказчика (необходимо указать тип датчика и диапазон измерений).

При периодической поверке проводят определение погрешности измерений по НСХ термопреобразователей, задействованных в процессе эксплуатации (тип первичного преобразователя и схема подключения указаны в приложении паспорта) или по требованию заказчика.

О необходимости поверки требуемых Вам барьеров искробезопасности ЛПА-151 просим сообщать менеджеру при заказе. Актуальную стоимость поверки следует уточнять у менеджера.

Схемы подключения

Скачать схему (pdf) ЛПА-151 Схема подключения термопар
Скачать схему (pdf) ЛПА-151-201 Схема подключения  с разветвлением сигнала
Скачать схему (pdf) ЛПА-151 Схема подключения термопреобразователя сопротивления по двухпроводной схеме
Скачать схему (pdf) ЛПА-151 Схема подключения термопреобразователя сопротивления по трехпроводной схеме
Скачать схему (pdf) ЛПА-151 Схема подключения термопреобразователя сопротивления по четырехпроводной схеме
Скачать схему (pdf) ЛПА-151-2Y1 Схема подключения по трехпроводной схеме с разветвлением сигнала
Скачать схему (pdf) ЛПА-151-2Y1 Схема подключения по четырехпроводной схеме с разветвлением сигнала

Принадлежности

Кабель USB2.0 A - mini B
Предназначен для связи современных высокотехнологичных электронных устройств. Рекомендован для подключения программируемых изделий (барьеров искробезопасности ЛПА-151, модулей УСО МКА) к компьютеру для конфигурирования.

Конструкция и крепеж

Конструктивно барьеры искробезопасности ЛПА-151 выполнены в пластмассовом корпусе и предназначены для установки на монтажный рельс шириной 35 мм. Для облегчения монтажа и замены барьеров искрозащиты применены съёмные клеммные колодки, которые также обеспечивают экономию времени и удобство подключений при поверке (калибровке, проверке работоспособности) каналов измерения.

Благодаря съёмным клеммным колодкам отпадает необходимость переподключения объектовых проводов и проводов тестового оборудования. Достаточно подключить провода от магазина сопротивлений к одному из барьеров искрозащиты, а затем подключать колодки вместе с проводами от магазина сопротивлений к другим барьерам искробезопасности.

Габаритный чертеж

Ниже приведен габаритный чертеж барьера искробезопасности ЛПА-151. Если вам необходим чертеж в формате Autocad, скачать его можно в разделе "Документация".

Программное обеспечение

Скачать программное обеспечение (Конфигуратор) для настройки барьеров искрозащиты ЛПА-151 Вы можете на странице Загрузки.
