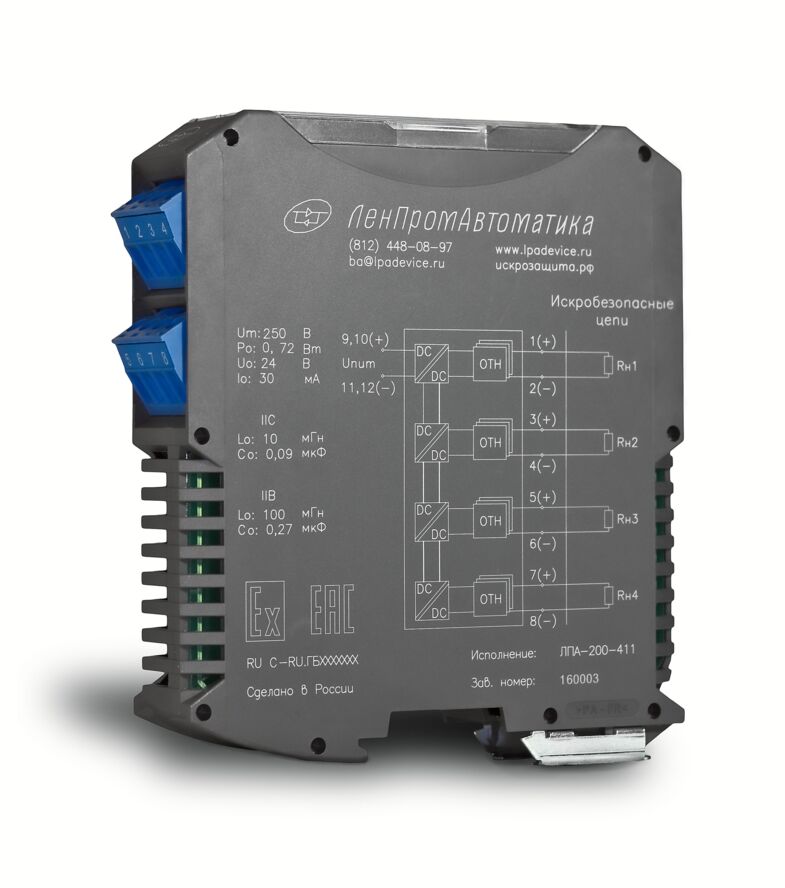

Искробезопасный блок питания ЛПА-200

Группа и подгруппа электрооборудования IIB
Группа и подгруппа электрооборудования IIC
Напряжение питания 24 В
Четырехканальное изделие
Сертификат ТР ТС "О безопасности оборудования для работы во взрывоопасных средах"
Питание и обеспечение искробезопасности электрических цепей, сигналом в которых является токовый сигнал с диапазоном (0)4...20 мА постоянного тока этих цепей.

Двух- и четырехканальные блоки, предназначенные для питания и обеспечения искробезопасности электрических цепей.

Блоки питания ЛПА-200 обеспечивают питание и искробезопасность цепей взрывозащищенных устройств с унифицированным сигналом постоянного тока (0)4…20 мА, гальваническое разделение цепей питания блока и остальных цепей.

Ключевые особенности искробезопасного блока питания ЛПА-200

  • Блоки могут быть двухканальными или четырехканальными.

  • Каналы выходного напряжения имеют гальваническое разделение между собой и от цепи питания блока.

  • Выходное напряжение при токе нагрузки 20 мА — не менее 21,5 В.

  • Ограничение тока нагрузки по уровню 26 мА.

  • Минимальный срок поставки (в Москву за 2 дня).

Основные технические характеристики

Таблица 1 — Основные технические характеристики

Двух- и четырехканальное исполнение.
Напряжение питания — 24 В (20...30 В).
Потребляемый блоком ток – не более 135 мА при нагрузке 20 мА на всех 4 каналах и номинальном напряжении питания.
Блоки обеспечивают выходное напряжение при токе нагрузки 20 мА – не менее 21,5 В для каждого канала.
Блоки обеспечивают выходное напряжение при токе нагрузки 20 мА и температуре окружающего воздуха 70°С – не менее 21 В для каждого канала.
Типовое ограничение тока нагрузки – 26 мА.
Типовое ограничение тока нагрузки при температуре окружающего воздуха 70°С – 22,5 мА.
Пульсация выходного напряжения при нагрузке 20 мА – не более 40 мВ (двойная амплитуда).
Габаритные размеры блока питания — 113х110х23 мм.
Масса — 300 г.
Степень защиты корпуса — IP 20.
Гарантийный срок эксплуатации - 5 лет со дня продажи.
Средний срок службы блока питания — 12 лет.

Блок питания с искробезопасными электрическими цепями уровня «ia» выполнен в соответствии с требованиями ГОСТ 31610.11-2014, ГОСТ 31610.0-2014, имеет маркировку взрывозащиты [Ex ia Ga] IIC / IIB и предназначен для установки вне взрывоопасных зон. Блок питания обеспечивает следующие характеристики искробезопасной цепи:

Таблица 2 — Максимальные значения искробезопасных электрических цепей блоков питания ЛПА-200-X11

Группа и подгруппы взрывозащищенного электрооборудования Uo,
В
Io,
мА
Lo,
мГн
Co,
мкФ
Ро,
Вт
Um,
В
IIC 24 30 10 0,09 0,72 250
IIB 24 30 100 0,27 0,72 250

Информация для заказа

Например, маркировка двухканального блока питания будет выглядеть следующим образом: ЛПА-200-211.



Схемы подключения

Скачать схему (pdf) ЛПА-200 Схема подключения нагрузки (4 канала)
Скачать схему (pdf) ЛПА-200 Схема подключения нагрузки (2 канала)

Конструкция и крепеж

Конструктивно блоки питания ЛПА-200 выполнены в пластмассовом неразборном корпусе и предназначены для установки на монтажный рельс шириной 35 мм. Для облегчения монтажа и замены блока применены съёмные клеммные колодки, которые также обеспечивают экономию времени и удобство подключений при поверке (калибровке, проверке работоспособности) каналов измерения.

Габаритный чертеж

Ниже приведен габаритный чертеж искробезопасного блока питания ЛПА-200. Если вам необходим чертеж в формате Autocad, скачать его можно в разделе "Документация".
