Шунт-диодный барьер искробезопасности БИ-001

Группа и подгруппа электрооборудования IIC
Одноканальное изделие
Термопара
Термосопротивление по трехпроводной схеме подключения
Термосопротивление по четырехпроводной схеме подключения
Шунт-диодный (пассивный) барьер искробезопасности
Сертификат ТР ТС "О безопасности оборудования для работы во взрывоопасных средах"
Барьер искробезопасности для защиты цепей термопар и термосопротивлений.

Ключевые особенности барьера искробезопасности БИ-001

Поддержка трёхпроводной схемы подключения

Как известно, простейшая двухпроводная схема подключения резистивных датчиков не обеспечивает удовлетворительных метрологических характеристик измерительного канала, поскольку сопротивление линии связи входит в аддитивную погрешность измерения. Использование четырёхпроводной схемы включения вызывает увеличение расхода кабеля и объёма монтажных работ. Трёхпроводная схема подключения является удачным решением, обеспечивающим необходимую точность измерений при минимальной стоимости, что и определило ее широкое распространение в промышленности.
Исходя из этого, при разработке барьера искрозащиты БИ-001 было принято решение ориентировать его на работу с резистивными датчиками, подключёнными по трёхпроводной схеме. Дополнительные соображения в поддержку такого решения:

  • Существует широкая гамма вторичных измерительных преобразователей, ориентированных на применение трёхпроводной схемы подключения (например, серия 7B фирмы Analog Devices, серия Dataforth SCM7B фирмы Burr-Brown, серия 73L фирмы Grayhill и им подобные).
  • Подавляющее большинство «одноклассников», т.е. барьеров искрозащиты на зенеровских диодах, являются «двухпроводными», и их применение в системах автоматики, имеющих большинство каналов с трёхпроводной схемой подключения, не является оптимальным.

Малый разбаланс плеч

Трёхпроводная схема подключения резистивных датчиков, как известно, позволяет свести погрешность от сопротивления линии связи к погрешности от разбаланса сопротивлений линий связи датчика со вторичным измерительным преобразователем. Барьер искробезопасности включается между датчиком и вторичным измерительным преобразователем, поэтому сопротивления плеч барьера учитываются как составная часть сопротивления линий связи. Из этого следует, что при использовании трёхпроводной схемы включения разбаланс плеч барьера искрозащиты непосредственно влияет на погрешность измерения. В БИ-001 точная балансировка плеч обеспечивает незначимость соответствующей составляющей погрешности.

Проходное сопротивление

Данная характеристика большинством производителей барьеров искробезопасности не нормируется. Тем не менее, проведённые нами исследования показали принципиальную значимость этого параметра. Дело в том, что, хотя большинство изготовителей вторичных измерительных преобразователей не нормирует максимального сопротивления линии связи, фактически при превышении этим сопротивлением некоторого уровня (часто неизвестного самому производителю) происходит метрологический отказ преобразователя. Нами были проведены экспериментальные исследования по ряду преобразователей. На основе полученных данных мы нормировали для своих изделий такое проходное сопротивление, при котором обеспечивается стабильная работа известных нам преобразователей на типовых линиях связи.

Купить барьер искрозащиты БИ-001 Вы можете, отправив заявку по электронному адресу ba@lpadevice.ru

Импортозамещение

Специалисты ООО "Ленпромавтоматика" рекомендуют использовать БИ-001 для импортозамещения барьеров искробезопасности. Ниже представлены наиболее часто запрашиваемые аналоги барьеров искрозащиты БИ-001. Чтобы узнать, какие еще изделия можно заменить на БИ-001, воспользуйтесь разделом "Аналоги".

Основные технические характеристики барьера искробезопасности БИ-001

Таблица 1 — Основные технические характеристики

Максимальное сопротивление канала барьера искробезопасности не превышает 19 Ом.
Максимальная разность сопротивлений плечей одного барьера искробезопасности не превышает 0,04 Ом.
Максимально допустимое входное напряжение барьера искробезопасности, при котором обеспечивается искробезопасность защищаемой цепи — напряжение переменного тока 250 В, 50 Гц.
Рабочий диапазон температур — от +5 до +60 °С (исполнение А) либо  от ?40 до +70 °С (исполнение Б).
Габаритные размеры барьера искробезопасности — не более 114х99х12,5 мм.
Масса — 90 г.
Гарантийный срок эксплуатации - 5 лет со дня продажи.
Средний срок службы барьера искробезопасности — 12 лет.
Средняя наработка до отказа барьера искробезопасности — не менее 150 000 ч.
Барьер искрозащиты является невосстанавливаемым изделием и ремонту не подлежит (согласно п. 9.1.2.3 ГОСТ 31610.11-2014 должна быть исключена возможность ремонта или замены элементов внутреннего монтажа барьеров).

Барьер искрозащиты с искробезопасными электрическими цепями уровня «ib» выполнен в соответствии с требованиями ГОСТ 31610.11-2014, имеет маркировку взрывозащиты «[Ex ib Gb] IIC», «[Ex ib Gb] IIB» и предназначен для установки вне взрывоопасных зон. Барьер обеспечивает прием сигналов от датчиков при максимальных параметрах искробезопасной электрической цепи, включая индуктивность и емкость линии связи, приведенных в Таблице 2:

Таблица 2 — Максимальные значения искробезопасных электрических параметров барьеров БИ-001 при Um=250 В

Варианты включения искробезопасных цепей Uo,
В
Io,
мА
Po,
Вт
IIC IIB Rогр плеча,
Ом
Rпрох сумм,
max, Ом
Lo,
мГн
Co,
мкФ
Lo,
мГн
Co,
мкФ
Любое плечо относительно РА 0,8 160 0,032 2,2 100 8 1000 5,0 18,6
Любые 2 плеча параллельно относительно РА 0,8 320 0,064 0,5 100 2,4 1000 9,3
Любые 3 плеча параллельно относительно РА 0,8 480 0,096 0,26 100 1,1 1000 6,2
Любые 2 плеча последовательно 1,6 160 0,064 2,2 100 8 1000 37,1
Любые 3 плеча последовательно-параллельно (1+2) 1,6 214 0,086 1,2 100 5 1000 27,8

При попадании высокого напряжения в искроопасную цепь барьер искрозащиты обеспечивает перегорание встроенного предохранителя и тем самым отключает защищаемую цепь от опасного напряжения. Дальнейшее использование «сработавшего» барьера искробезопасности невозможно.

Информация для заказа

Например, маркировка барьера искробезопасности с температурным диапазоном от плюс 5 до плюс 60 °С будет выглядеть следующим образом: БИ-001-А.

Купить барьеры искробезопасности Вы можете, отправив заявку по электронному адресу ba@lpadevice.ru или позвонив по телефону (812) 448-08-97.

Схемы подключения

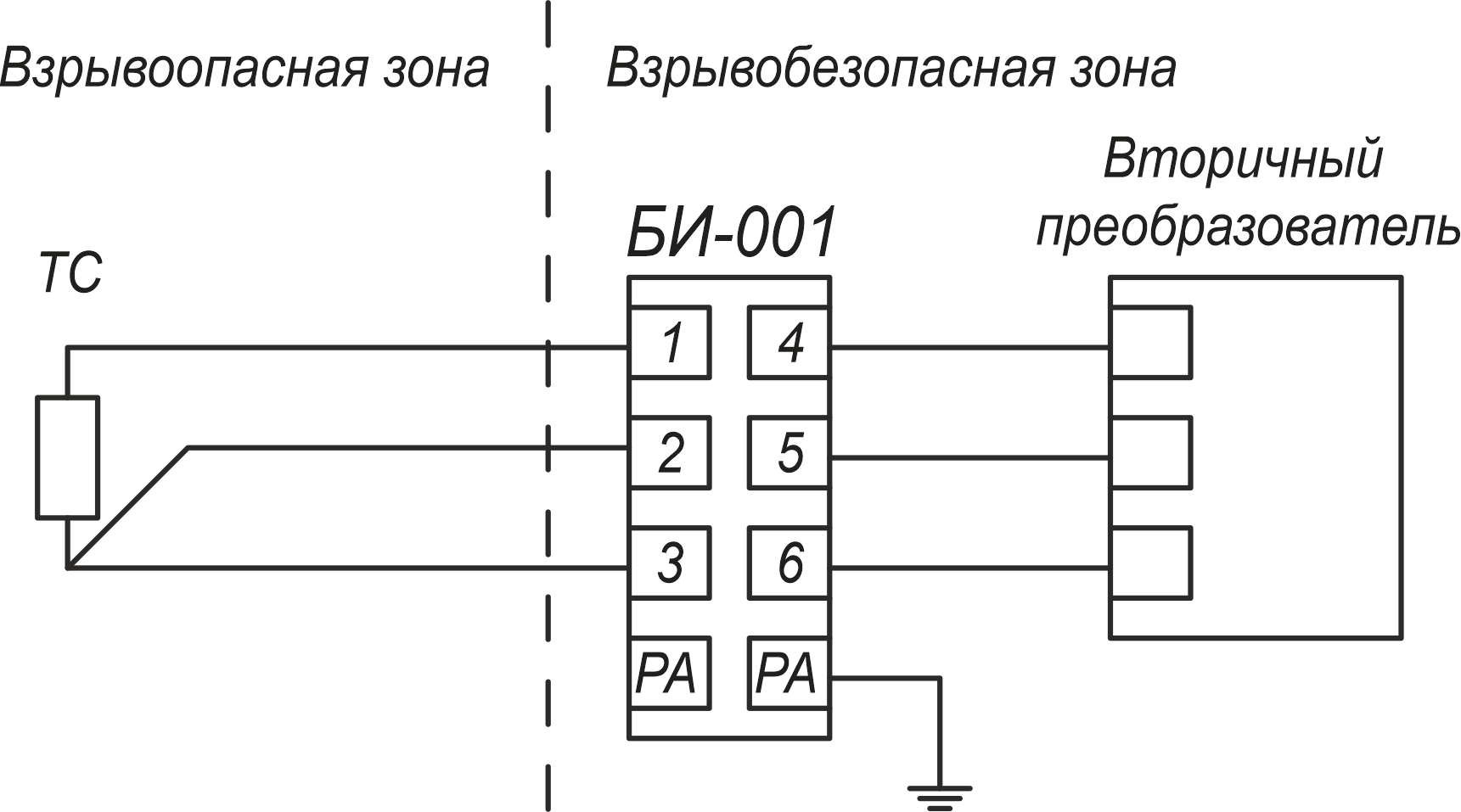

Скачать схему (pdf) Трехпроводная схема подключения термопреобразователя сопротивления (ТС)
Скачать схему (pdf) БИ-001 Подключение термопар
Скачать схему (pdf) БИ-001 Четырехпроводная схема подключения ТС

Конструкция и крепеж

Конструктивно барьер искрозащиты БИ-001 выполнен в пластмассовом неразборном корпусе и предназначен для установки на монтажный рельс шириной 35 мм. Для облегчения монтажа и замены барьера искробезопасности применены съёмные клеммные колодки.

При установке, эксплуатации и замене барьера искрозащиты необходимо учитывать следующее: барьер, помимо винтового зажима, имеет дополнительный контакт заземления через монтажный рельс. Установка барьера на монтажный рельс вызывает электрическое соединение цепи заземления барьера с монтажным рельсом.

Габаритный чертеж барьера искробезопасности

Ниже приведен габаритный чертеж барьера искробезопасности. Если вам необходим чертеж в формате Autocad, скачать его можно в разделе Документация.
