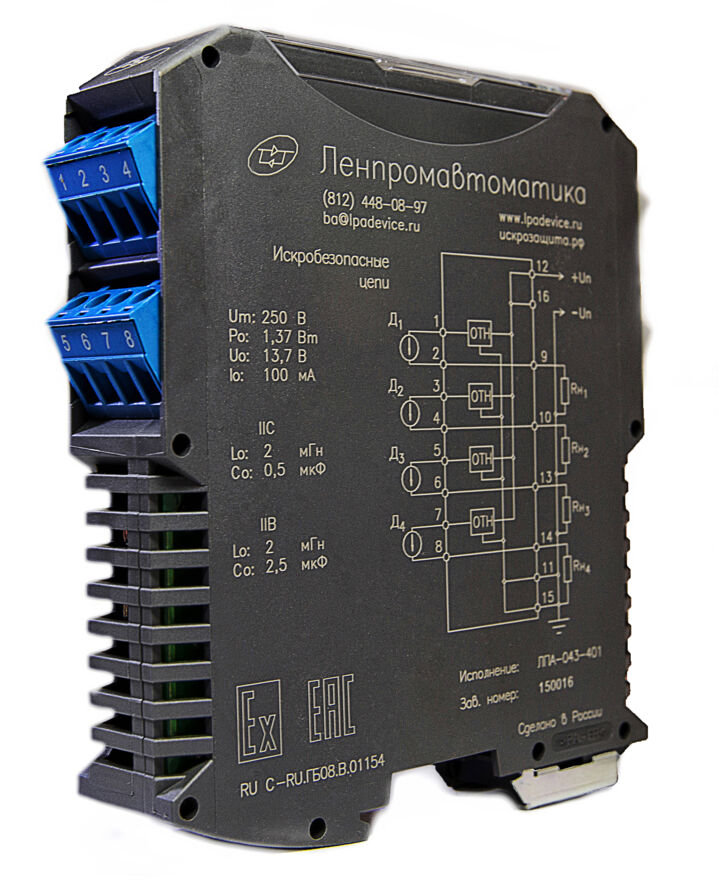

Шунт-диодный барьер искробезопасности ЛПА-043
Барьеры искробезопасности ЛПА-043 возможно использовать для организации искрозащиты и питания целого спектра различных устройств, расположенных во взрывоопасной зоне:
-
датчиков с унифицированным выходным сигналом 4..20 или 0..20 мА;
-
простых дискретных устройств;
-
шлейфов охранно-пожарной сигнализации;
-
извещателей серии FMW-B и Барьер-В, а также искробезопасных кнопочных станций (КС-И) и другого пожарно-охранного оборудования.
Ключевые особенности барьера искробезопасности ЛПА-043
- мощный выход – барьер способен подать на устройство в опасной зоне не менее 65 мА при напряжении 11 В;
- возможность обеспечения искробезопасности пожарно-охранных шлейфов и извещателей;
- возможность защиты одним барьером от двух до четырёх датчиков (приборов);
- возможность управления исполнительными устройствами, расположенными во взрывоопасной зоне;
- предотвращение штатного срабатывания барьера искрозащиты (перегорание предохранителя) при бросках напряжения питания за счет встроенного стабилизатора напряжения;
- прозрачность для протокола «HART» в обоих направлениях при уровне входного сигнала не менее 2 мА;
- высокая плотность монтажа на DIN-рейке (5,6 мм на канал);
- универсальность применения – один барьер для множества различных датчиков.
Купить барьер искрозащиты ЛПА-043 Вы можете, отправив заявку по электронному адресу ba@lpadevice.ru
Импортозамещение
Специалисты ООО "Ленпромавтоматика" рекомендуют использовать ЛПА-043 для импортозамещения барьеров искробезопасности. Ниже представлены наиболее часто запрашиваемые аналоги барьеров искрозащиты ЛПА-043. Чтобы узнать, какие еще изделия можно заменить на ЛПА-043, воспользуйтесь разделом "Аналоги".
- Pepperl-Fuchs — Z713, Z715;
- MTL — 715, 764;
- Stahl — 9001/01-158-270-101, 9001/03-168-000-101.
Основные технические характеристики барьера искробезопасности ЛПА-043
Таблица 1 — Основные технические характеристики
| Двух- и четырехканальное исполнение. |
| Напряжение питания — 12 В (10...13,5 В). |
| Максимальный ток потребления — 2 мА. |
| Максимально допустимое входное напряжение барьера искробезопасности, при котором обеспечивается искробезопасность защищаемой цепи, — напряжение переменного тока 250 В, 50 Гц. |
| Рабочий диапазон температур — от +5 до +60 °С (исполнение ЛПА-043-хх0) либо от -40 до +70 °С (исполнение ЛПА-043-хх1). |
| Габаритные размеры барьера искробезопасности — не более 113х100х22,5 мм. |
| Масса — 150 г. |
| Гарантийный срок эксплуатации - 5 лет со дня продажи. |
| Средний срок службы барьера искробезопасности — 12 лет. |
| Средняя наработка до отказа — не менее 150 000 ч. |
Барьер искрозащиты с искробезопасными электрическими цепями уровня «ib» выполнен в соответствии с требованиями ГОСТ 31610.11-2014, имеет маркировку взрывозащиты «[Ex ib Gb] IIC», «[Ex ib Gb] IIB» и предназначен для установки вне взрывоопасных зон.
Барьер искробезопасности обеспечивает следующие характеристики искробезопасной цепи:
Таблица 2 — Максимальные значения искробезопасных электрических цепей барьеров ЛПА-043
| Варианты включения искробезопасных цепей | Uo, В |
Io, мА |
Po, Вт |
IIC | IIB | ||
| Lo, мГн |
Co, мкФ |
Lo, мГн |
Co, мкФ |
||||
| 1-2, 3-4, 5-6, 7-8 | 14,9 | 100 | 1,26 | 3,4 | 0,59 | 16 | 3,65 |
| 1-РА, 3-РА, 5-РА, 7-РА | 13,7 | 100 | 1,3 | 3,4 | 0,79 | 16 | 5 |
| 2-РА, 4-РА, 6-РА, 8-РА | 1,2 | 0 | 0 | 2000 | 100 | 3000 | 1000 |
В барьере искробезопасности ЛПА-043 применен встроенный стабилизатор напряжения. Это позволяет избежать перегорания предохранителя при импульсных бросках входного напряжения до 20 В, а также использовать более широкий диапазон питающих напряжений — от 10 до 13,5 В. Благодаря встроенному стабилизатору падение напряжения на датчике не зависит от питающего напряжения и составляет:
- 8 В ± 10 % при токе 20 мА и входном сопротивлении вторичного измерительного преобразователя 125 Ом;
- 5,5 В ± 10 % при токе 20 мА и входном сопротивлении вторичного измерительного преобразователя 250 Ом.
Ниже мы приводим методику расчета падения напряжения на датчике для произвольного входного сопротивления вторичного измерительного преобразователя.
Для проверки возможности использования барьеров искрозащиты необходимо подставить все значения в следующее неравенство:
Uдатчика ? 10,5 В — Uвх,
Uвх= Imax ? Rвх
где Uдатчика — минимально допустимое рабочее напряжение используемого датчика (следует так же учитывать падение напряжения на сопротивлении линии связи); Imax — максимальный ток в цепи, равный 20 мА, Rвх — ходное сопротивление вторичного измерительного преобразователя, типовые значения 125 Ом, 250 Ом.
Если неравенство истинно, то схема канала измерения с использованием барьера искробезопасности является работоспособной. Если указанное условие не соблюдается, то схема не является работоспособной, то есть происходит метрологический отказ в верхней части выходного диапазона датчика. Выходом из этой ситуации может служить применение датчика, требующего меньшего питающего напряжения или вторичного измерительного преобразователя с более низким входным сопротивлением.
Например, маркировка четырехканального барьера искробезопасности с температурным диапазоном от минус 40 до плюс 70 °С будет выглядеть следующим образом: ЛПА-043-401.
Барьеры искрозащиты ЛПА-043 не имеют гальваническй развязки. При необходимости гальванического разделения цепей следует применять активные барьеры искрозащиты серии НБИ или серии БИА-101.
Купить барьеры искробезопасности Вы можете, отправив заявку по электронному адресу ba@lpadevice.ru или позвонив по телефону (812) 448-08-97.
Комплект поставки
В стандартный комплект поставки входит:
- барьер искробезопасности ЛПА-043;
- руководство по эксплуатации (при групповой поставке барьеров комплектуется в количестве 1 шт. на партию);
- паспорт (при групповой поставке барьеров комплектуется в количестве 1 шт. на партию с перечислением диапазона заводских номеров, либо по требованию заказчика предоставляется отдельный паспорт на каждое изделие);
- коробка упаковочная.

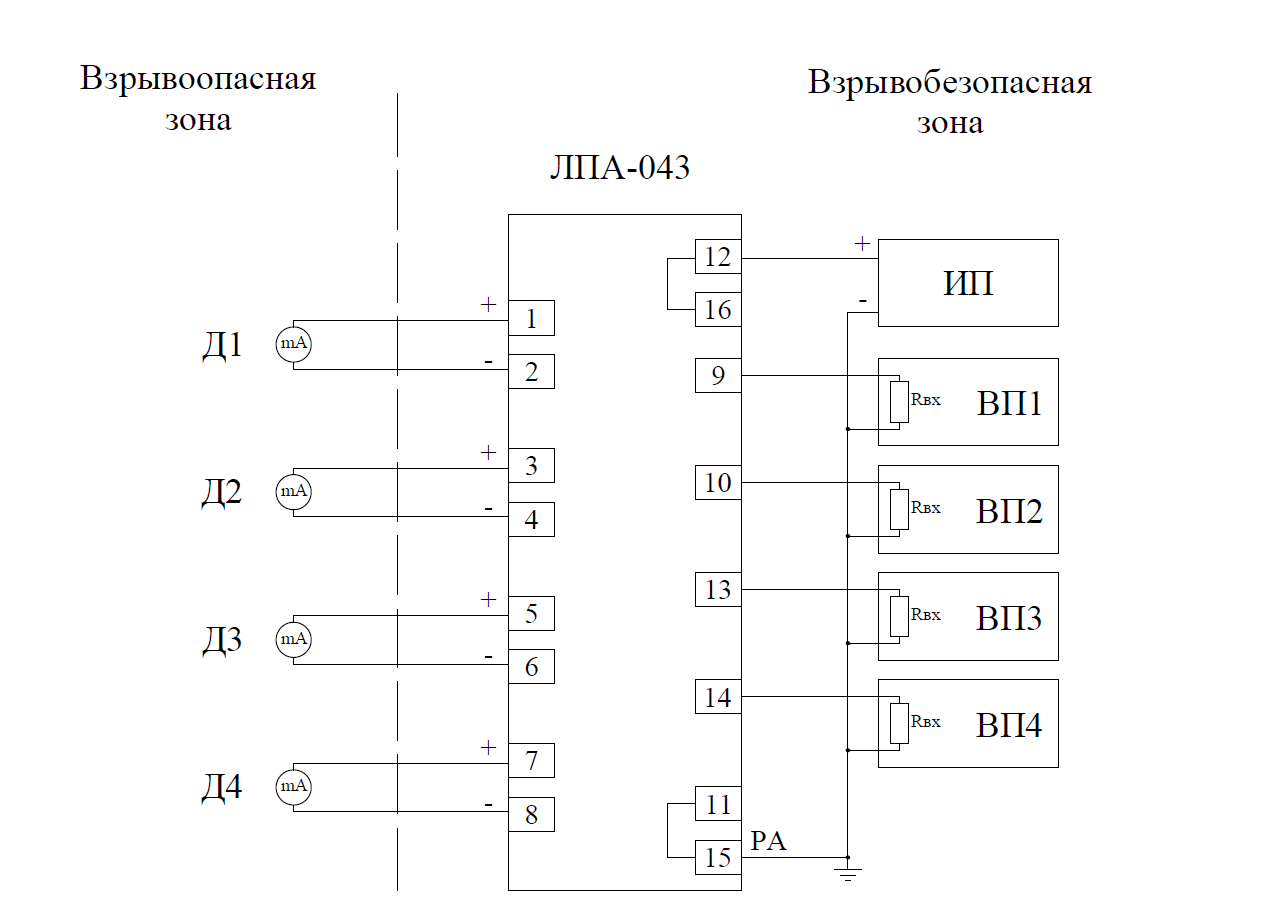

Схемы подключения

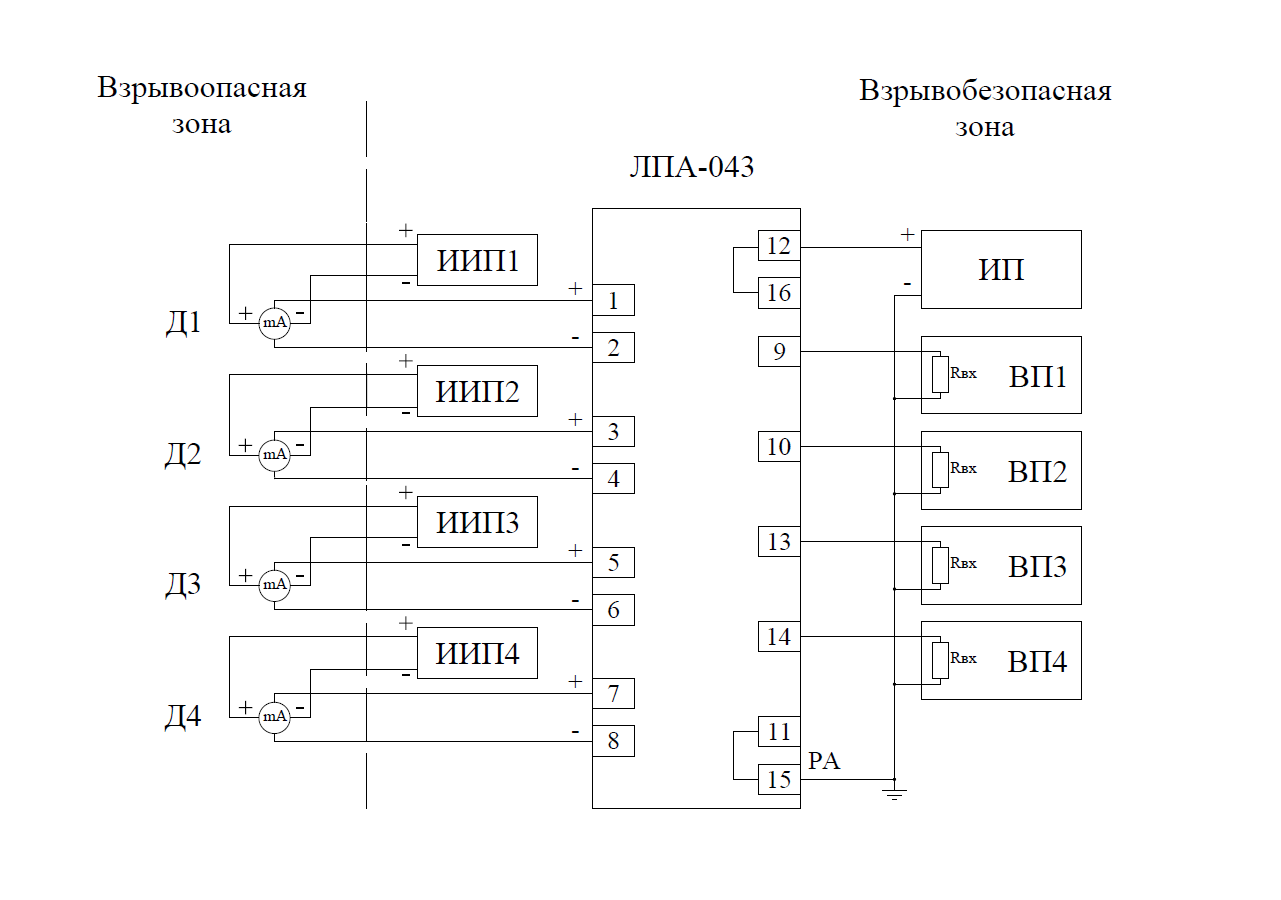

Некоторые датчики с выходным сигналом 4...20 мА могут подключаться не по двухпроводной, а по четырехпроводной схеме подключения. При этом обеспечение искробезопасности должно осуществляться как по цепи питания датчика, так и по цепи измерительного сигнала. В этом случае, как правило, питание датчиков осуществляется от искробезопасных источников питания, а сигнальную цепь необходимо защищать барьером искробезопасности. При таком включении барьеры искрозащиты не потребляют питания (становится полностью пассивными).

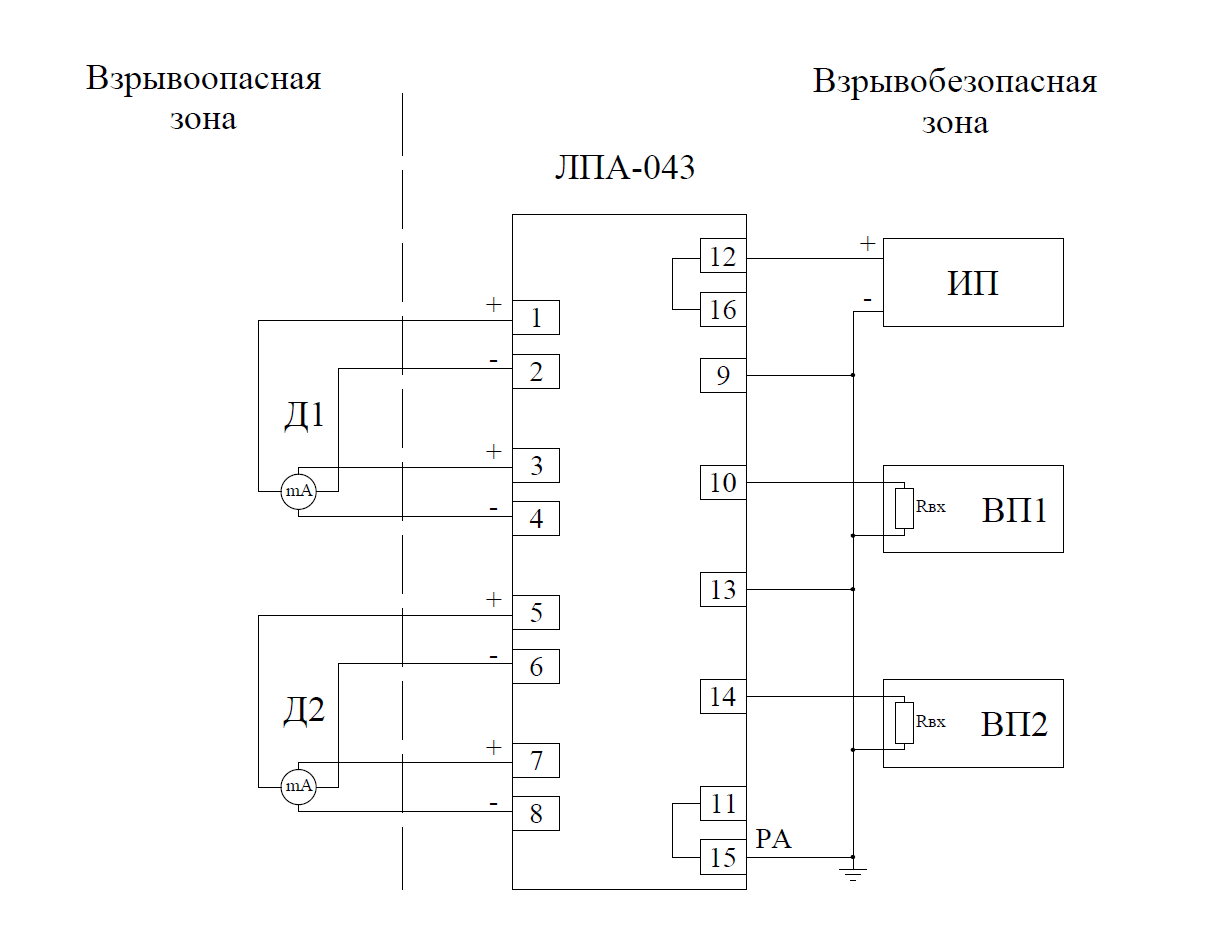

Четырехпроводная схема подключения предусматривает использование внешних искробезопасных источников питания. Так как мощность искробезопасных источников питания для подгруппы электрооборудования IIC ограничена по ГОСТ 31610.11-2014, в зависимости от потребляемой датчиком мощности возможна ситуация, когда потребитель вынужден будет использовать до 4 внешних искробезопасных источников питания на барьер искрозащиты. Во избежание такой ситуации мы рекомендуем питать датчик от одного канала барьера искробезопасности, а принимать информацию по другому каналу барьера искрозащиты.

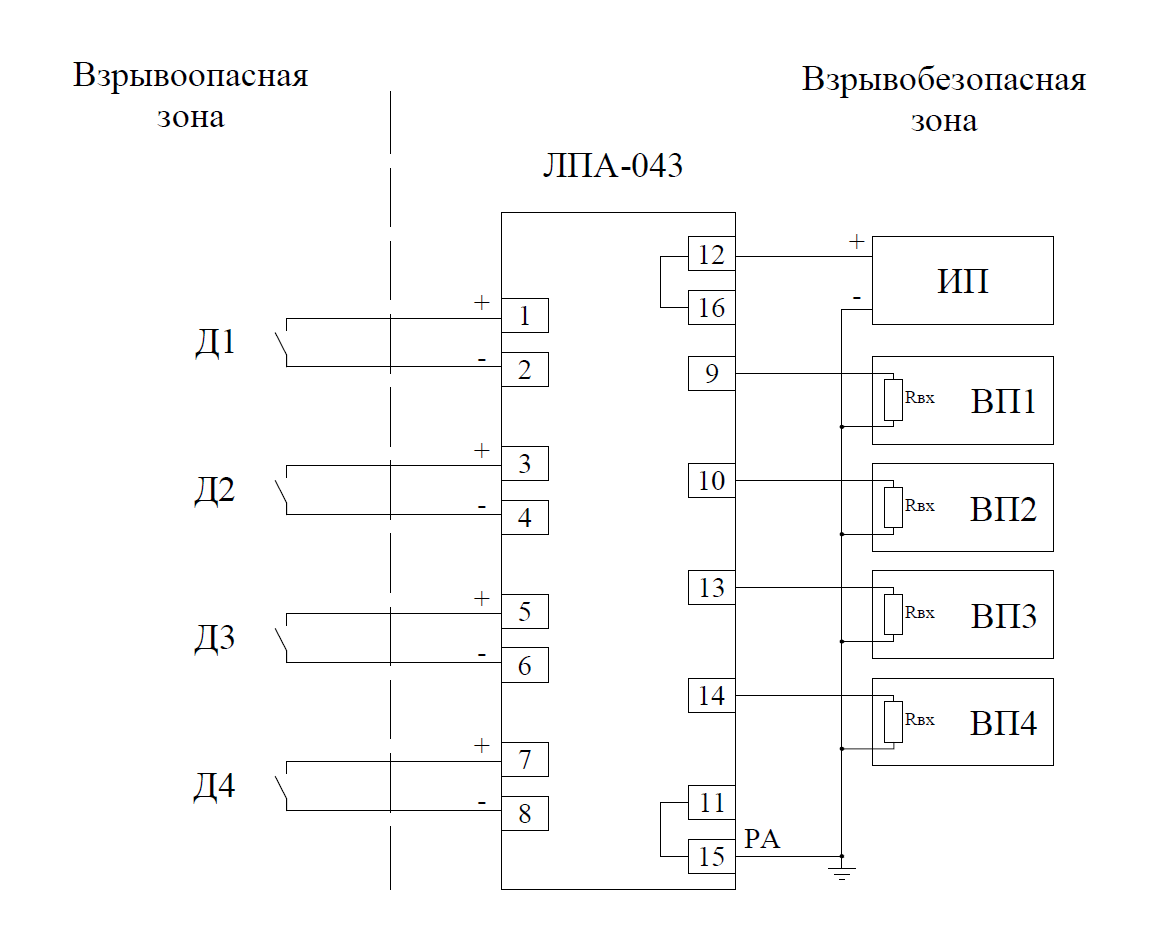

Барьер искрозащиты обеспечивает передачу сигналов от дискретных датчиков типа «сухой контакт», расположенных во взрывоопасной зоне. Барьер искробезопасности опрашивает дискретный датчик типа «сухой контакт» напряжением 22,8 В, ток опроса зависит от входного сопротивления вторичного измерительного преобразователя, но не более 40 мА.

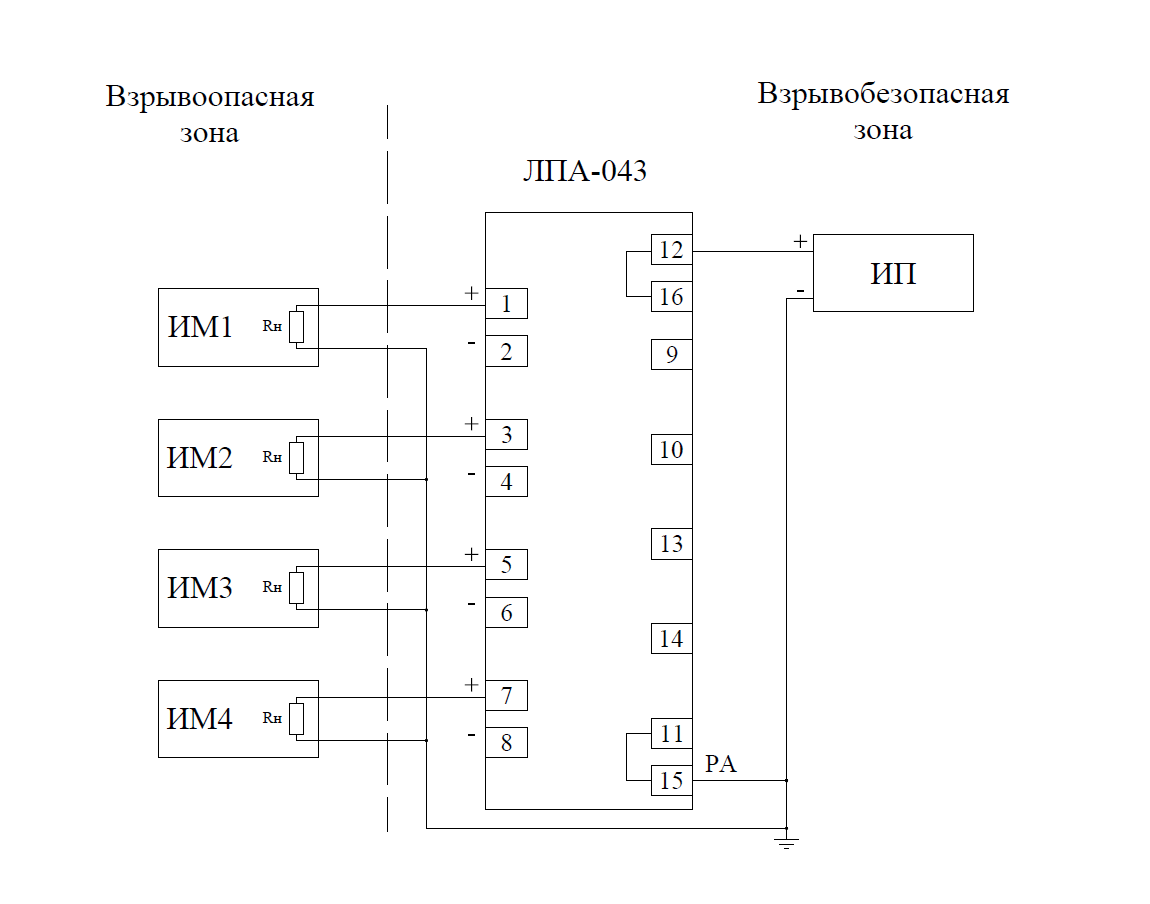

Возможно включение барьера искрозащиты для управления исполнительным механизмом или простым устройством, расположенным во взрывоопасной зоне.

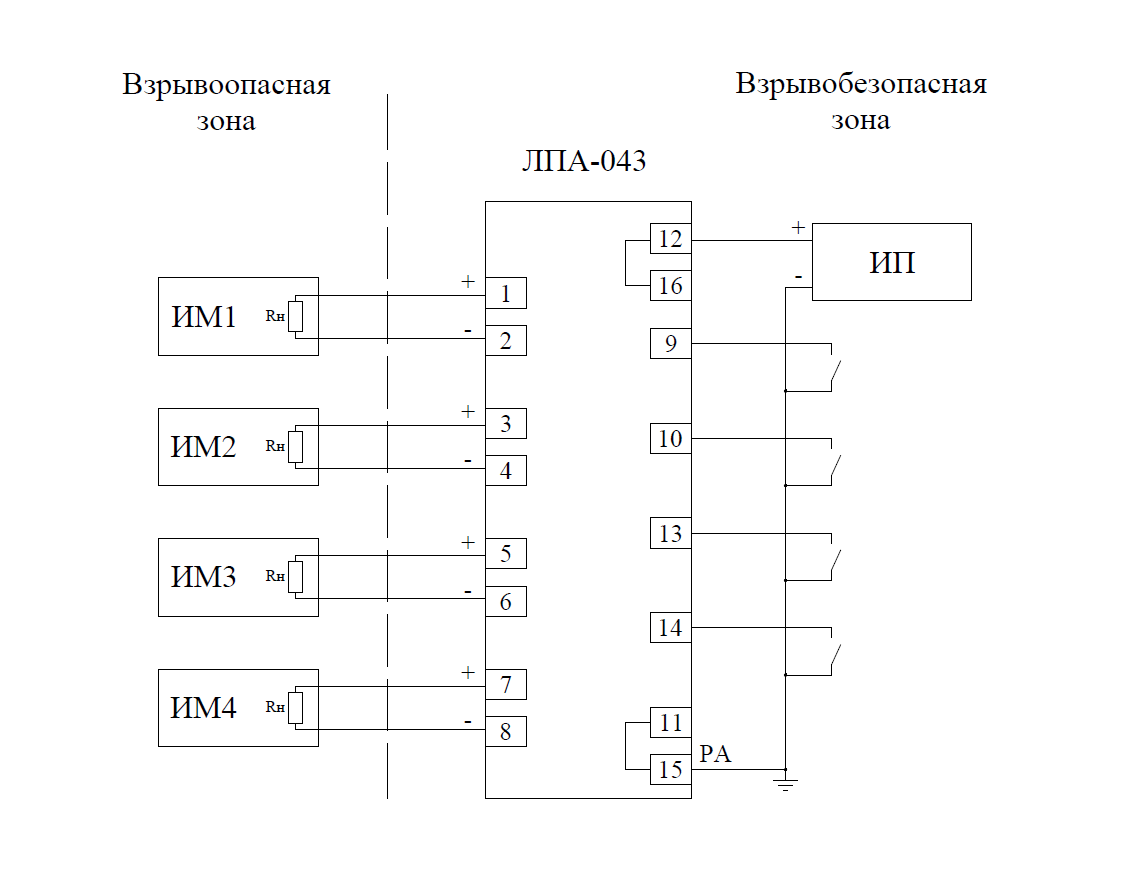

Возможно включение барьера искрозащиты для управления исполнительным механизмом или простым устройством, расположенным во взрывоопасной зоне.
Конструкция и крепеж
Конструктивно барьер искрозащиты выполнен в пластмассовом неразборном корпусе и предназначен для установки на монтажный рельс шириной 35 мм. Для облегчения монтажа и замены барьера искробезопасности применены съёмные клеммные колодки.
Съёмные клеммные колодки также обеспечивают экономию времени и удобство подключений при поверке (калибровке, проверке работоспособности) каналов измерения. Благодаря им отпадает необходимость переподключения объектовых проводов и проводов тестового оборудования. Достаточно подключить провода (например, от калибратора) к одному из барьеров искробезопасности, а затем подключать колодки вместе с проводами от калибратора к другим барьерам искрозащиты.
Габаритный чертеж барьера искробезопасности
Ниже приведен габаритный чертеж барьера искробезопасности. Если вам необходим чертеж в формате Autocad, скачать его можно в разделе Документация.
