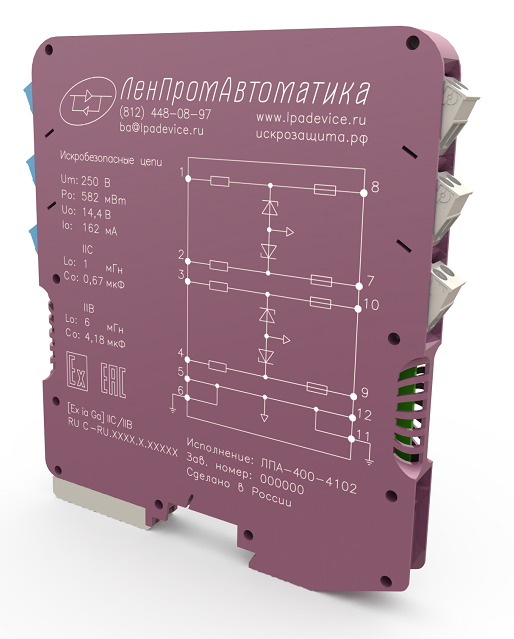

Шунт-диодный барьер искробезопасности ЛПА-40х

Группа и подгруппа электрооборудования IIB
Группа и подгруппа электрооборудования IIC
От 1 до 4 каналов
Термопара
Термосопротивление по четырехпроводной схеме подключения
Пассивный источник тока 4..20 мА
Питание светодиодов
Интерфейс RS-232
Шунт-диодный (пассивный) барьер искробезопасности
Сертификат ТР ТС "О безопасности оборудования для работы во взрывоопасных средах"
Подключение дискретного датчика типа "сухой контакт"
Серия многоканальных шунт-диодных барьеров искробезопасности широкого применения.

Шунт-диодные барьеры серии ЛПА-400 являются универсальными изделиями и предназначены для обеспечения искробезопасности цепей подключения самых разнообразных сигналов:

  • термопар;
  • термосопротивлений;
  • токовой петли 0/4...20 мА;
  • различных информационных интерфейсов;
  • дискретных датчиков;
  • тензомостов;
  • шлейфов пожарной сигнализации;
  • питания различных устройств;
  • управления аналоговыми и дискретными исполнительными устройствами.

Изделия данной серии рассчитаны на работу с сигналами положительной (DC+), отрицательной (DC-) и переменной (AC) полярности относительно «земли». Все изделия серии имеют 2 или 4 плеча.

Особенности барьеров искробезопасности ЛПА-400

  • широкий выбор модификаций с разными значениями Uo, Co, Io, Lo, проходного сопротивления плеч;
  • полностью прозрачны для HART-протокола, а также частотных и импульсных сигналов;
  • съемные клеммные колодки;
  • тонкие корпуса (всего 12,5 мм) для установки на DIN-рельс;
  • до 4-х дискретных сигналов на корпус: 3,125 мм DIN-рейки на один дискретный канал.
  • широкий температурный диапазон от – 40 до + 70 °С для применения в сложных климатических условиях;
  • низкая цена на канал (стоимость искрозащиты одного дискретного сигнала – от 1000 рублей);
  • высокая надежность (гарантия 5 лет);
  • минимальный срок поставки (в Москву за 2 дня).

Конструкция барьеров серии ЛПА-400 предусматривает возможность традиционной установки на стандартный монтажный рельс шириной 35 мм (с подключением искробезопасных и искроопасных цепей непосредственно к колодкам барьеров).

Купить барьеры искрозащиты ЛПА-400 Вы можете, отправив заявку по электронному адресу ba@lpadevice.ru или позвонив по телефону (812) 448-08-97.

Основные технические характеристики барьера искробезопасности ЛПА-400

Таблица 1 — Основные технические характеристики

2 или 4 плеча.
Максимальное входное эффективное значение напряжения переменного тока Um, при котором обеспечивается искробезопасность защищаемой цепи, составляет 250 В.
Широкий выбор модификаций с разными значениями Uo, Co, Io, Lo, проходным сопротивлением плеч.
Широкий температурный диапазон от – 40 до + 70 °С для применения в сложных климатических условиях.
Степень защиты корпуса - IP20.
Габаритные размеры (с колодками) – 140х130х12,5 мм
Масса – не более 150 г.
Средний срок службы барьера — 12 лет.
Средняя наработка до отказа барьера — не менее 150 000 ч.
Барьеры являются невосстанавливаемыми изделиями и ремонту не подлежат (согласно п.9.1.2.3 ГОСТ 31610.11-2014 должна быть исключена возможность ремонта или замены элементов внутреннего монтажа барьеров).

Барьеры с искробезопасными электрическими цепями уровня «ia» выполнены в соответствии с требованиями ГОСТ 31610.0-2014 – «Взрывоопасные среды. Часть 0. Оборудование. Общие требования» и ГОСТ 31610.11-2014 – «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь i», имеют маркировку взрывозащиты «[Ex ia Ga] IIC/IIB» и предназначены для установки вне взрывоопасных зон.

При попадании в искроопасные цепи напряжения, превышающего максимальное рекомендуемое рабочее напряжение, барьеры обеспечивают перегорание встроенного предохранителя и тем самым отключают защищаемую цепь от опасного напряжения. Дальнейшее использование «сработавшего» барьера невозможно.

Барьер искробезопасности обеспечивает следующие характеристики искробезопасной цепи:

Таблица 2 — Максимальные значения искробезопасных электрических параметров барьеров серии ЛПА-400 при Um=250 В

Модификация изделия Uo,
В
Io,
мА
Po,
Вт
IIC IIB Rплеча
ном., Ом
Lo,
мГн
Co,
мкФ
Lo,
мГн
Co,
мкФ
ЛПА-400-А002
ЛПА-401-А002
7,2 182 0,328 2 13,5 6 240 45
ЛПА-400-А012
ЛПА-401-А012
97 0,175 5 18 80
ЛПА-400-А022
ЛПА-401-А022
44 0,078 20 90 174
ЛПА-400-А032
ЛПА-401-А032
19 0,034 100 500 398
ЛПА-400-А042
ЛПА-401-А042
10 0,017 1200 2000 792
ЛПА-402-А002 7,85 181 0,354 0,9 8,8 5 115 49
ЛПА-402-А012 145 0,283 1,4 7 60
ЛПА-402-А022 106 0,208 3 14 80
ЛПА-402-А032 74 0,145 5 26 113
ЛПА-402-А042 11 0,02 340 1200 792
ЛПА-400-А102
ЛПА-401-А102
14,4 162 0,582 1 0,67 6 4,18 95
ЛПА-400-А112
ЛПА-401-А112
135 0,485 1,6 9 113
ЛПА-400-А122
ЛПА-401-А122
87 0,312 3,6 18 174
ЛПА-400-А132
ЛПА-401-А132
65 0,234 7 40 230
ЛПА-400-А142
ЛПА-401-А142
11 0,037 340 1200 1459
ЛПА-402-А102 15,7 147 0,577 1 0,487 8 2,95 113
ЛПА-402-А112 71 0,278 5 20 230
ЛПА-402-А122 57 0,223 8 40 287
ЛПА-402-А132 34 0,13 26 150 489
ЛПА-402-А142 12 0,044 260 1000 1459
ЛПА-400-А202
ЛПА-401-А202
28,2 85 0,598 2 0,081 10 0,641 350
ЛПА-400-А212
ЛПА-401-А212
55 0,387 9 40 536
ЛПА-400-А222
ЛПА-401-А222
44 0,309 10 50 667
ЛПА-400-А232
ЛПА-401-А232
30 0,21 26 160 981
ЛПА-400-А242
ЛПА-401-А242
20 0,14 60 400 1465
ЛПА-402-А202 29,5 89 0,655 2 0,071 10 0,582 350
ЛПА-402-А212 58 0,423 7 30 536
ЛПА-402-А222 46 0,339 10 50 667
ЛПА-402-А232 32 0,229 20 120 981
ЛПА-402-А242 21 0,153 50 360 1465

Информация для заказа

При заказе барьера серии ЛПА-400 обозначение должно соответствовать виду ЛПА-40Х-ABCD, где:
X — полярность полезного сигнала относительно "земли";
A — код количества плеч;
B — допустимая амплитуда напряжения полезного сигнала;
C — модификация по величине тока короткого замыкания (Io);
D — код исполнения по устойчивости к воздействию температуры и влажности.

Купить барьеры искробезопасности ЛПА-400 Вы можете, отправив заявку по электронному адресу ba@lpadevice.ru или позвонив по телефону (812)448-08-97

Комплект поставки

В стандартный комплект поставки входит:

  • барьер искробезопасности ЛПА-40х;
  • руководство по эксплуатации (при групповой поставке барьеров комплектуется в количестве 1 шт. на партию);
  • паспорт (при групповой поставке барьеров комплектуется в количестве 1 шт. на партию с перечислением диапазона заводских номеров, либо по требованию заказчика предоставляется отдельный паспорт на каждое изделие);
  • коробка упаковочная.

Схемы подключения

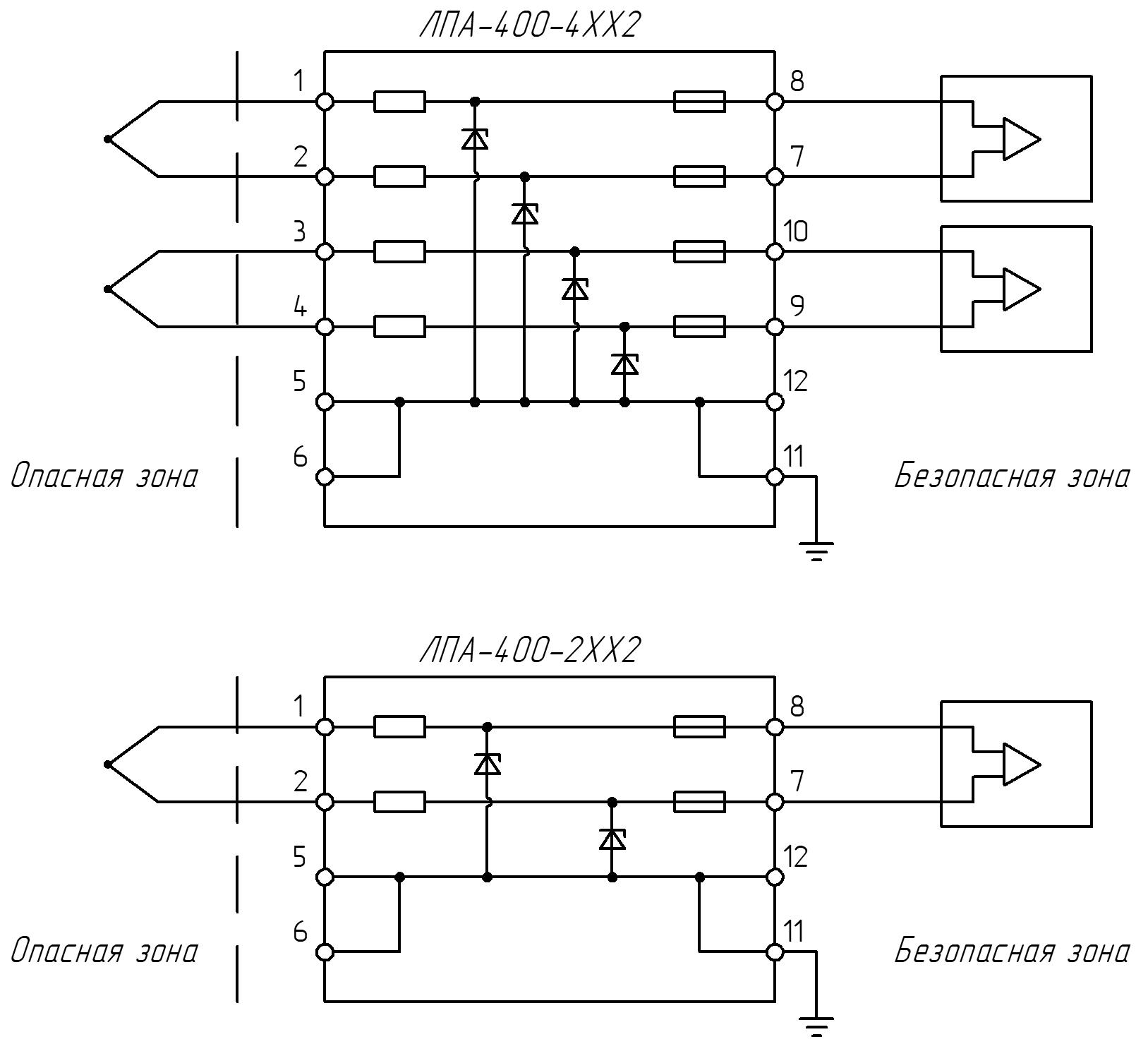

Скачать схему (pdf) ЛПА-40х Искрозащита термопар

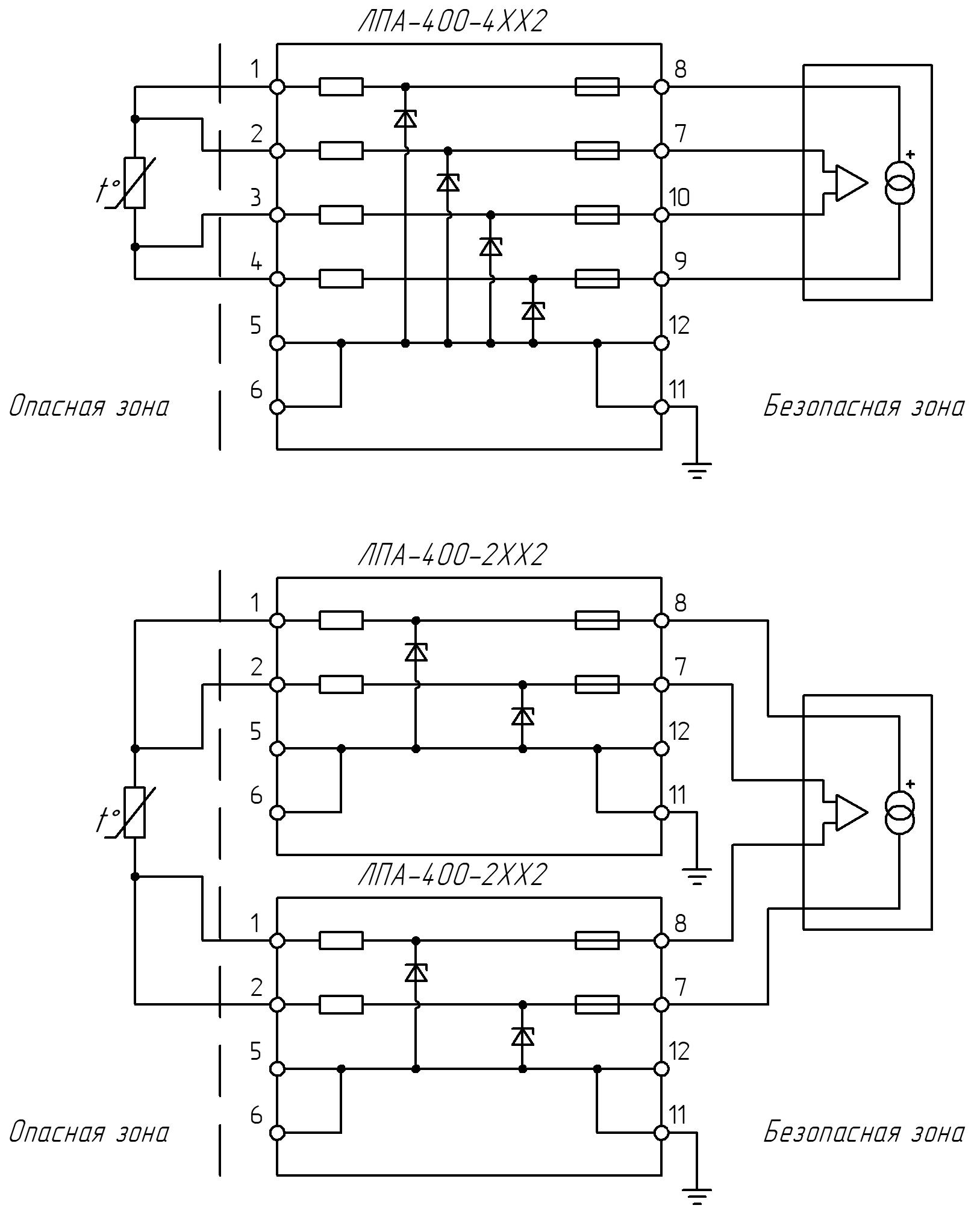

Скачать схему (pdf) ЛПА-40х Искрозащита термосопротивлений

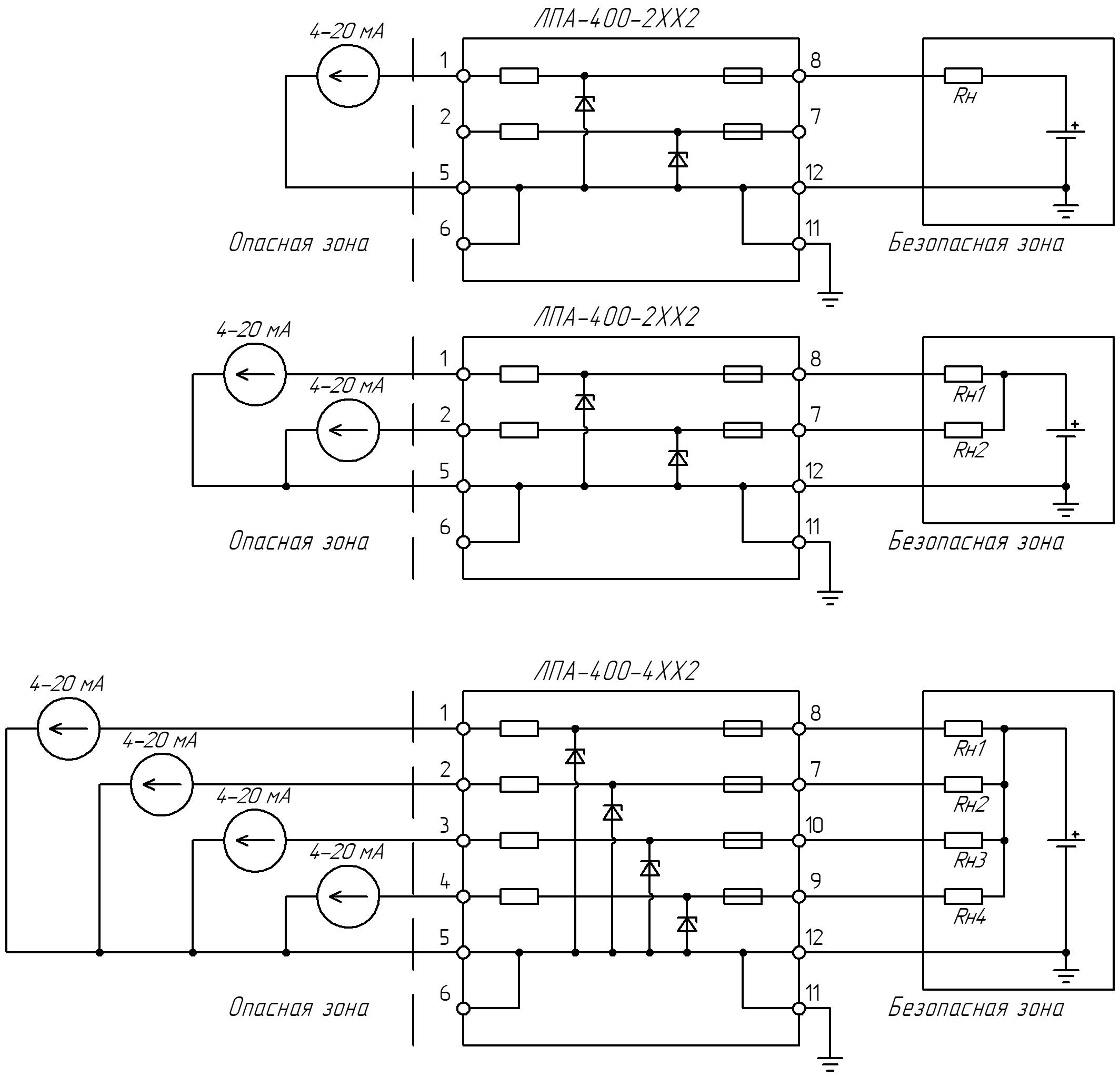

Скачать схему (pdf) ЛПА-40х Искрозащита пассивных токовых датчиков с заземленным источником питания

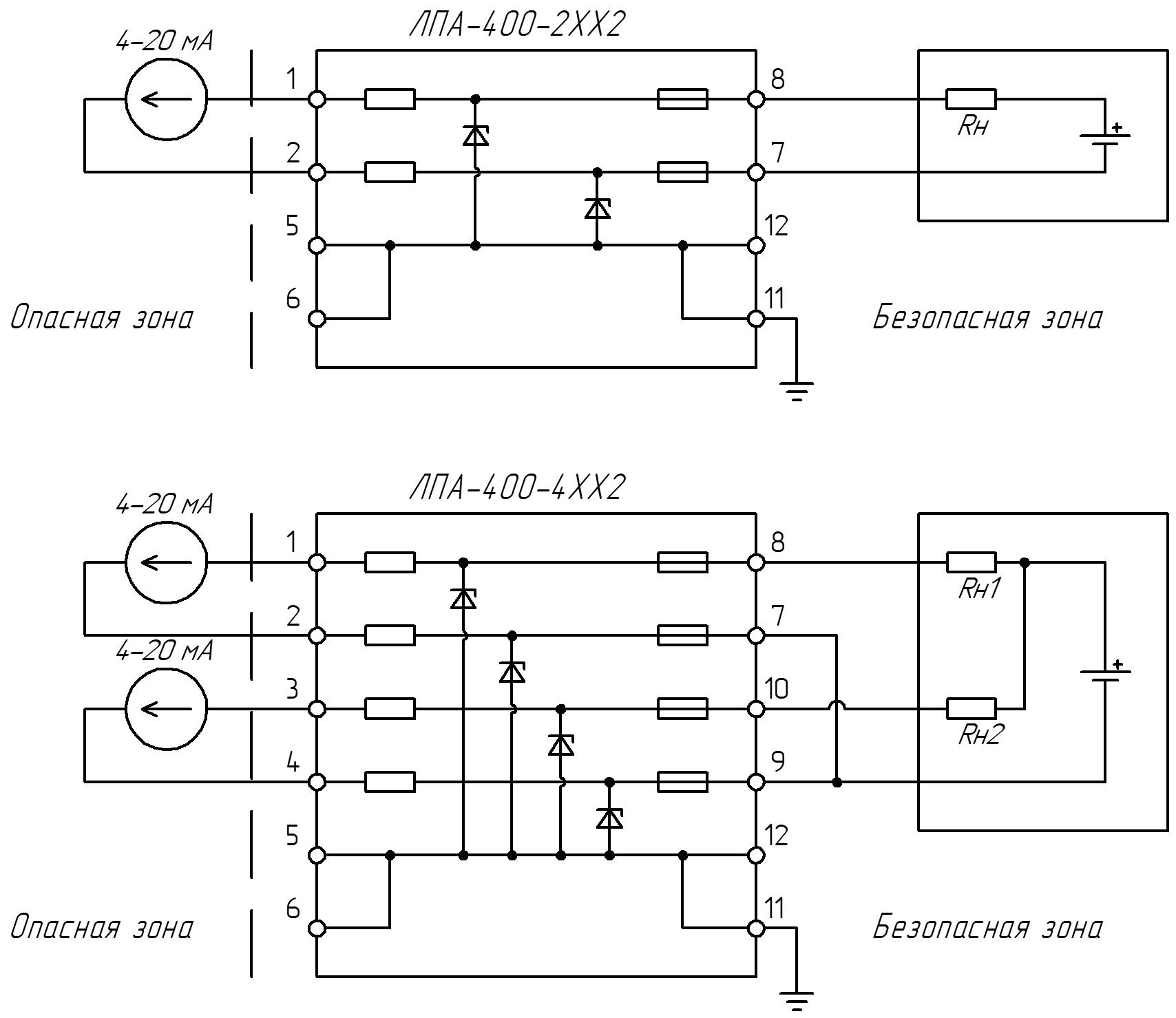

Скачать схему (pdf) ЛПА-40х Искрозащита пассивных токовых датчиков с изолированным источником питания

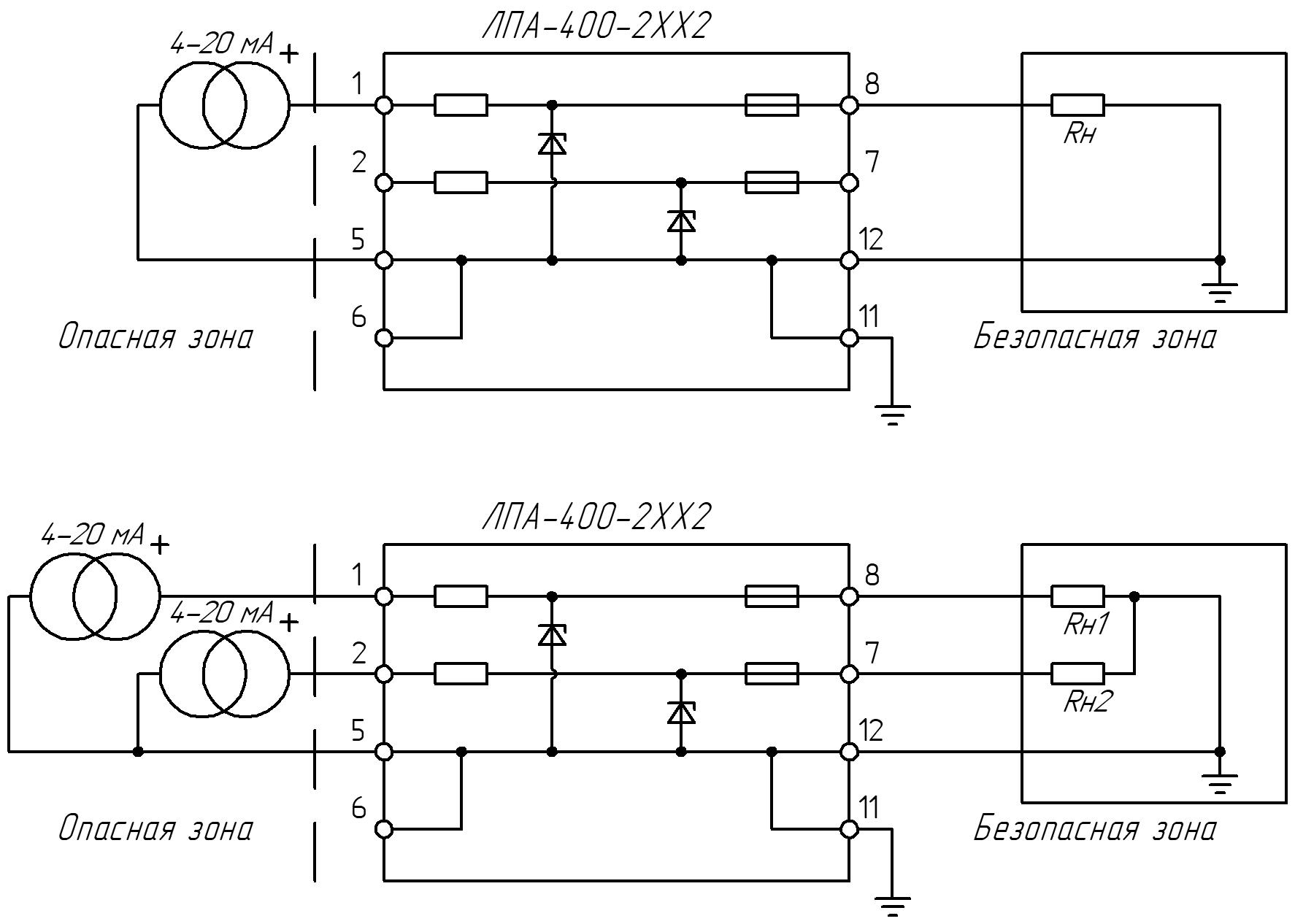

Скачать схему (pdf) ЛПА-40х Искрозащита активных токовых датчиков с заземленным приемником

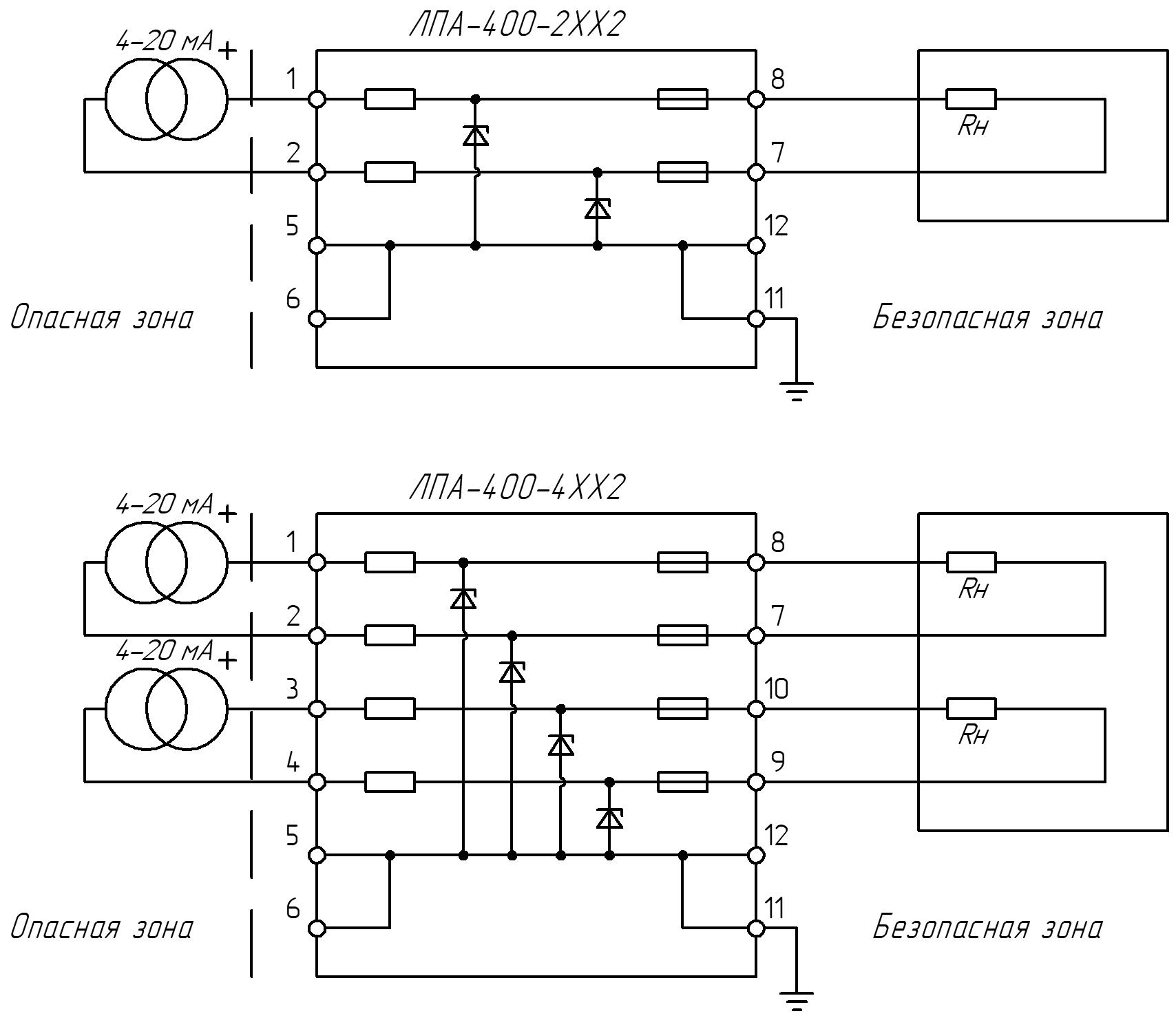

Скачать схему (pdf) ЛПА-40х Искрозащита активных токовых датчиков с изолированным приемником

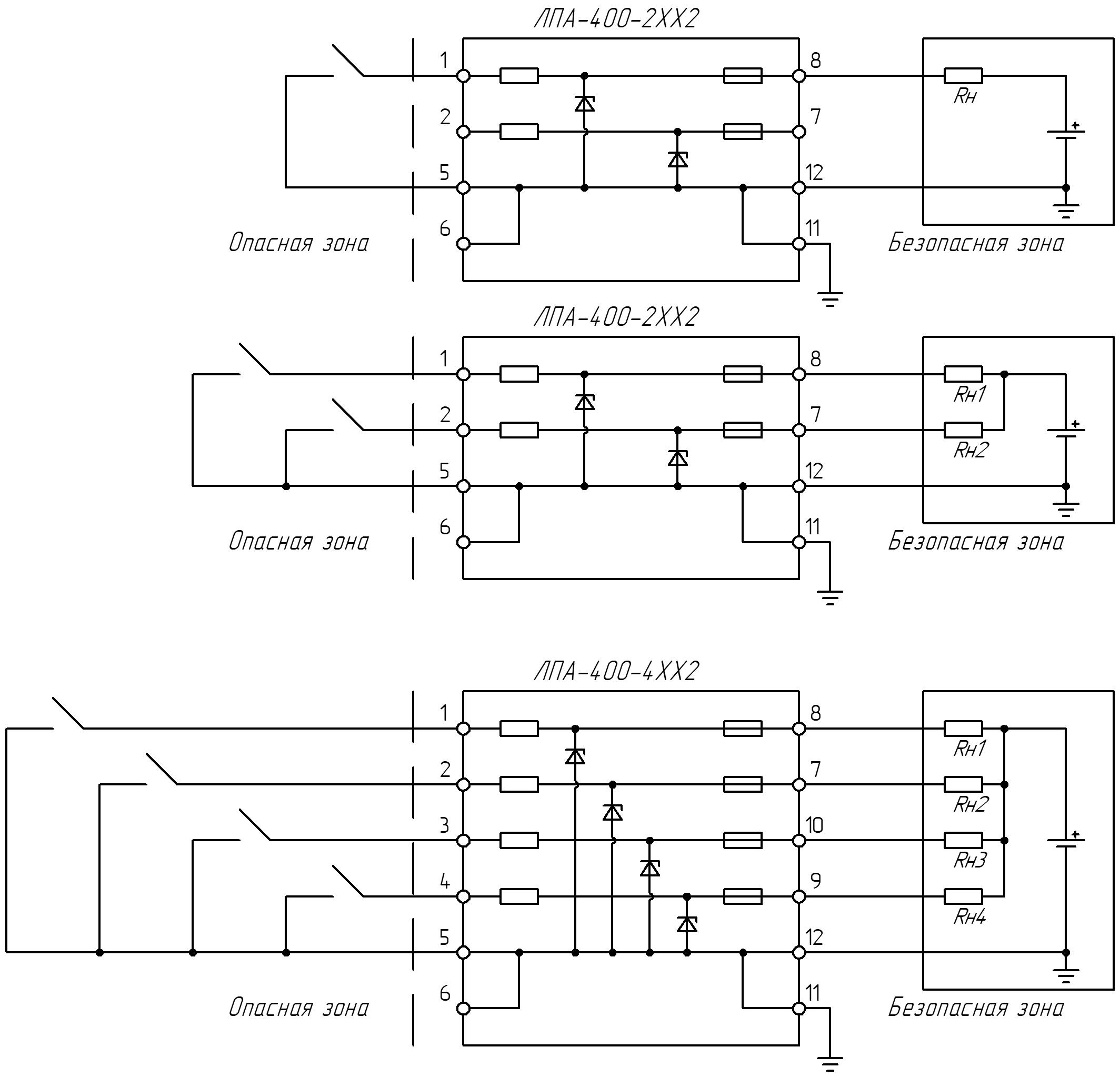

Скачать схему (pdf) ЛПА-40х Искрозащита пассивных дискретных датчиков с заземленным источником питания

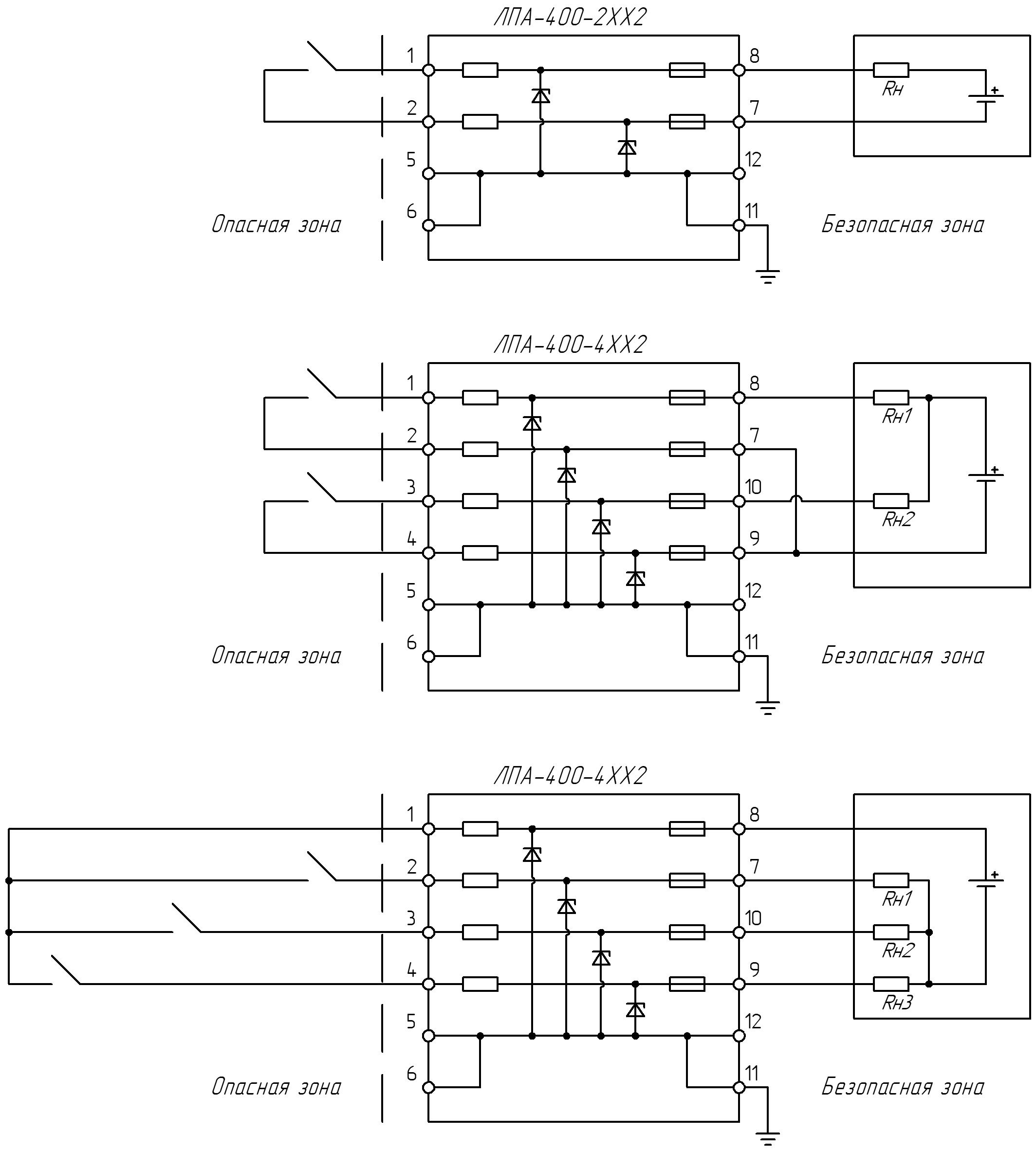

Скачать схему (pdf) ЛПА-40х Искрозащита пассивных дискретных датчиков с изолированным источником питания

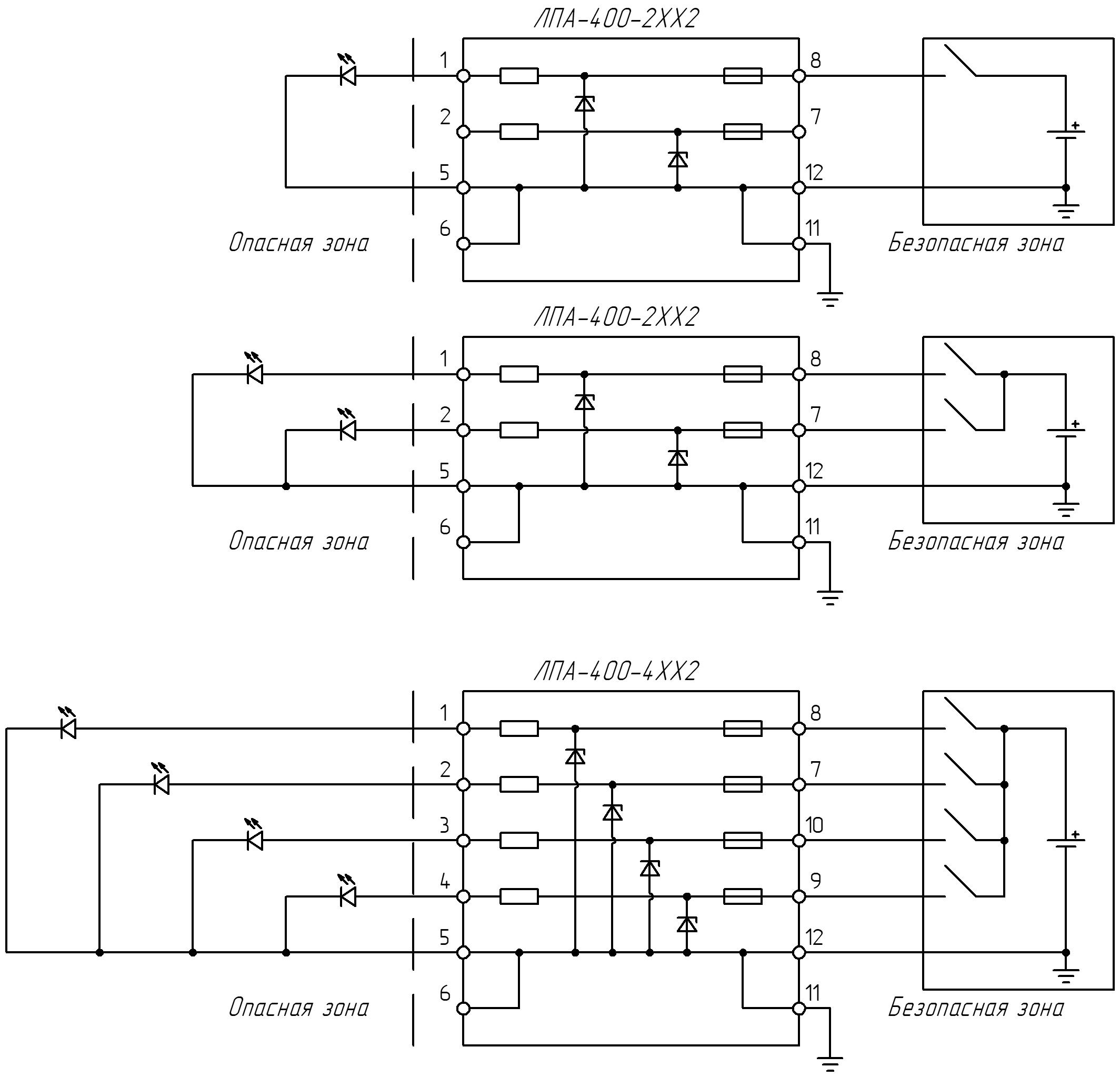

Скачать схему (pdf) ЛПА-40х Искробезопасносе питание устройств с заземленным источником питания

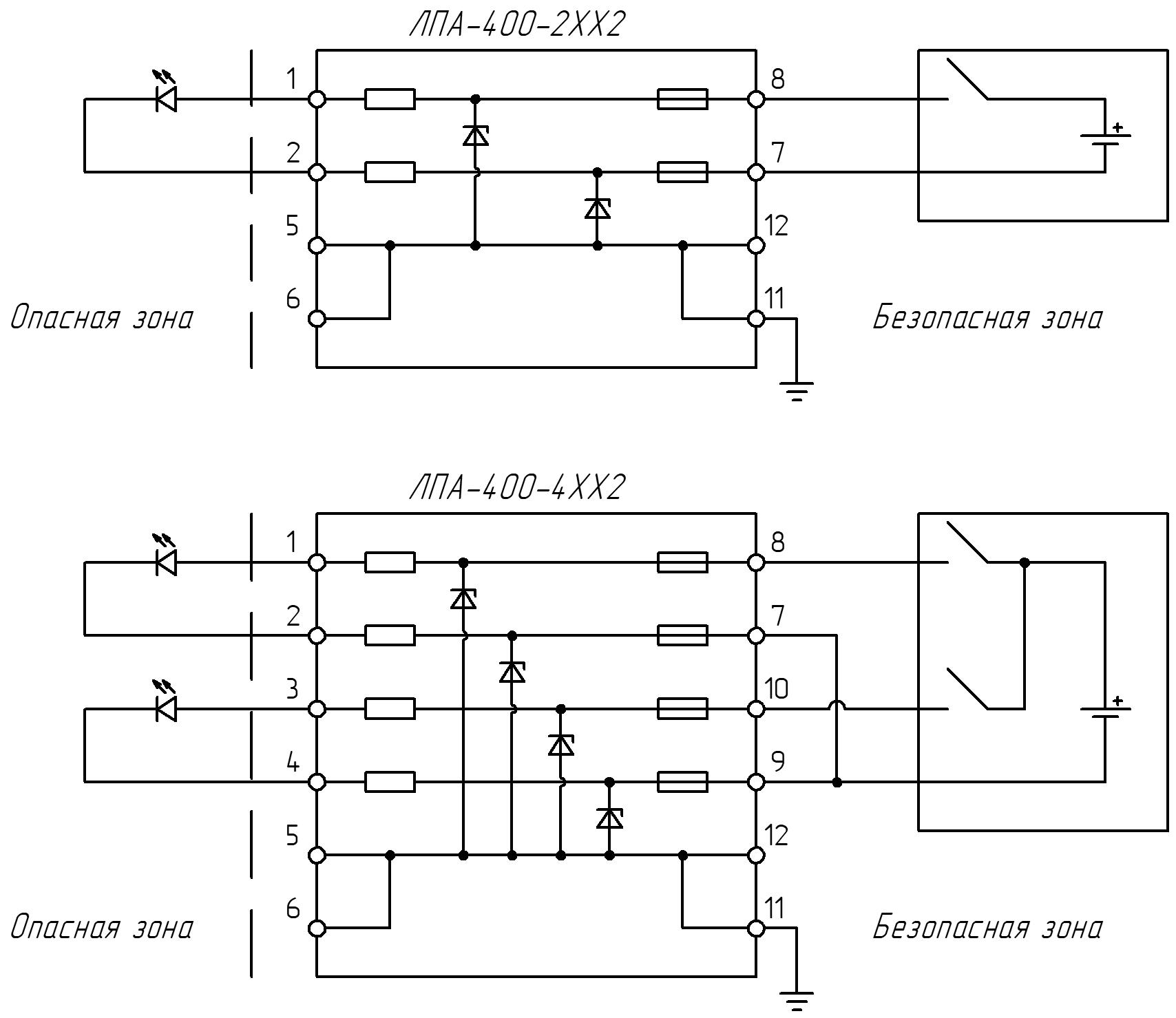

Скачать схему (pdf) ЛПА-40х Искробезопасное питание устройств с изолированным источником питания

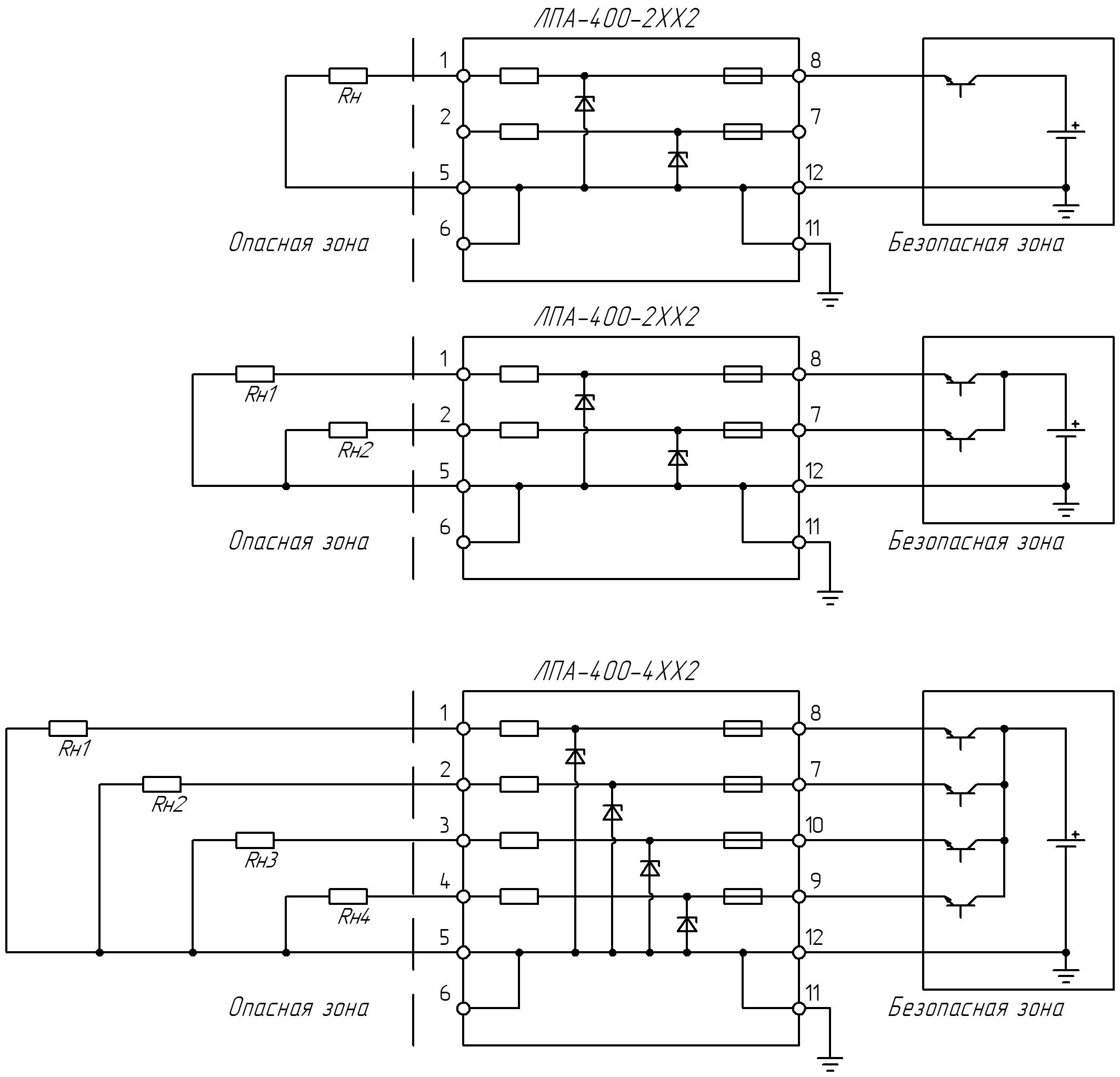

Скачать схему (pdf) ЛПА-40х Искробезопасное управление устройствами с заземленным источником питания

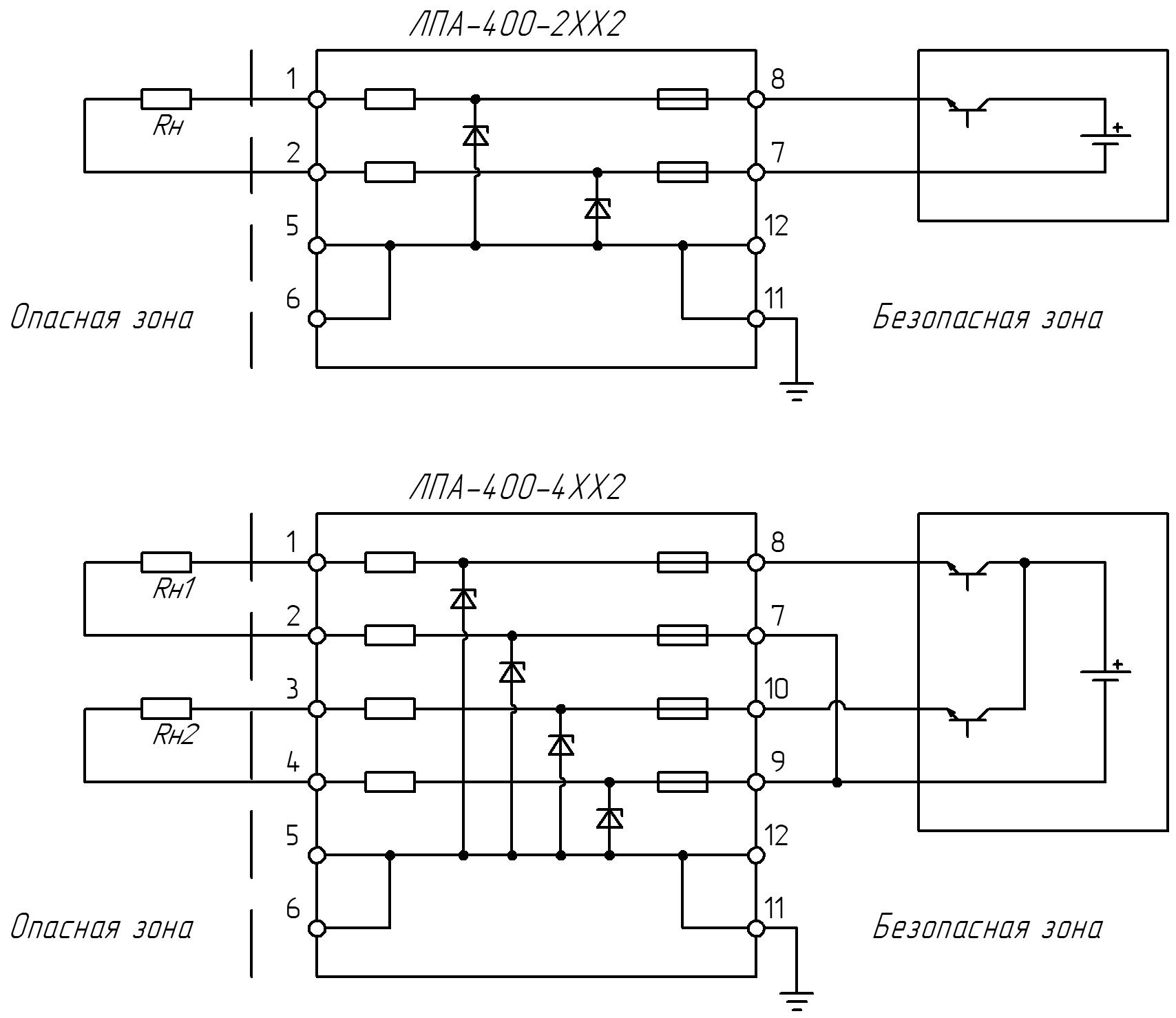

Скачать схему (pdf) ЛПА-40х Искробезопасное управление устройствами с изолированным источником питания

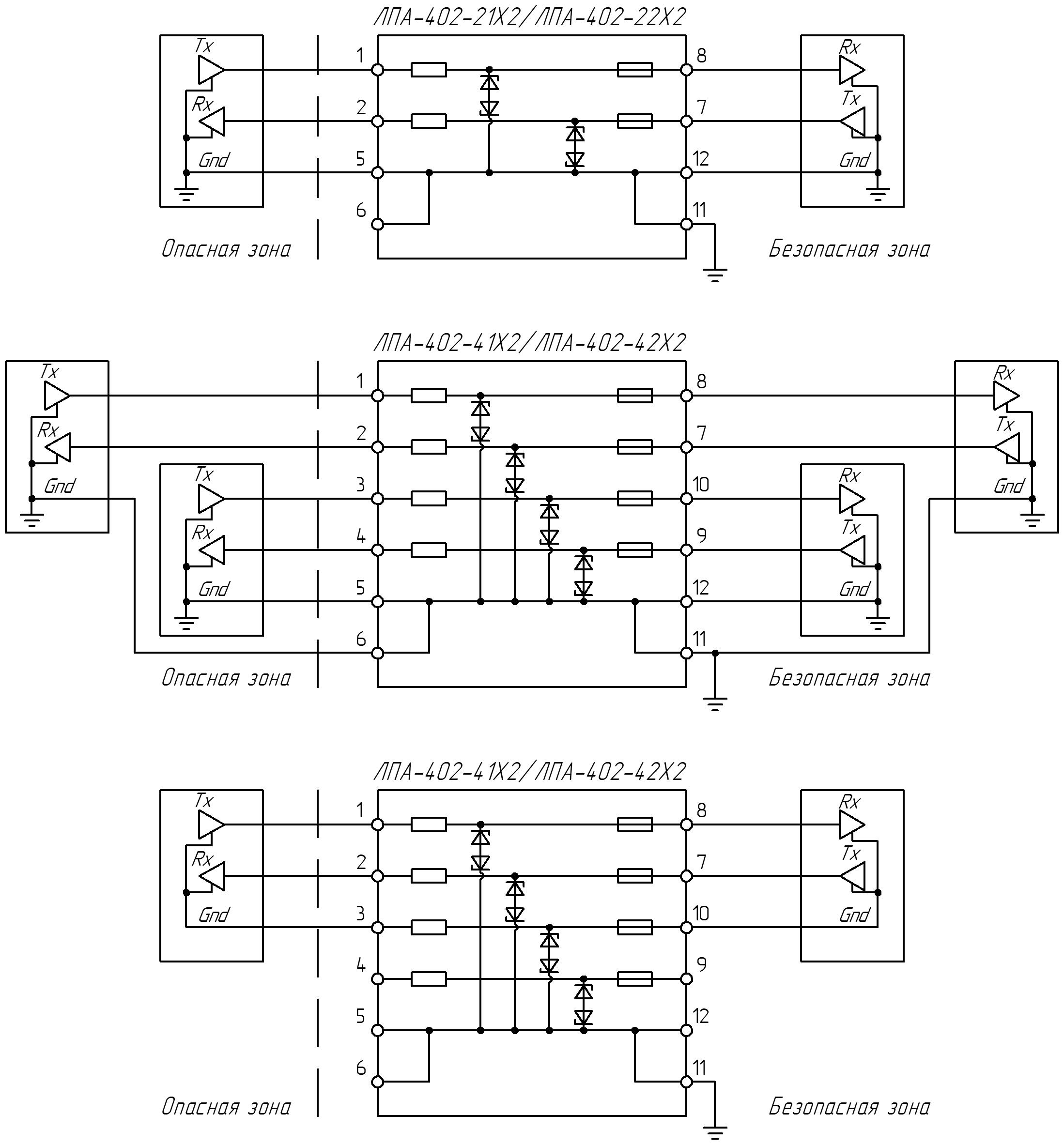

Скачать схему (pdf) ЛПА-40х Искрозащита интерфейса RS-232 с устройством в опасной зоне

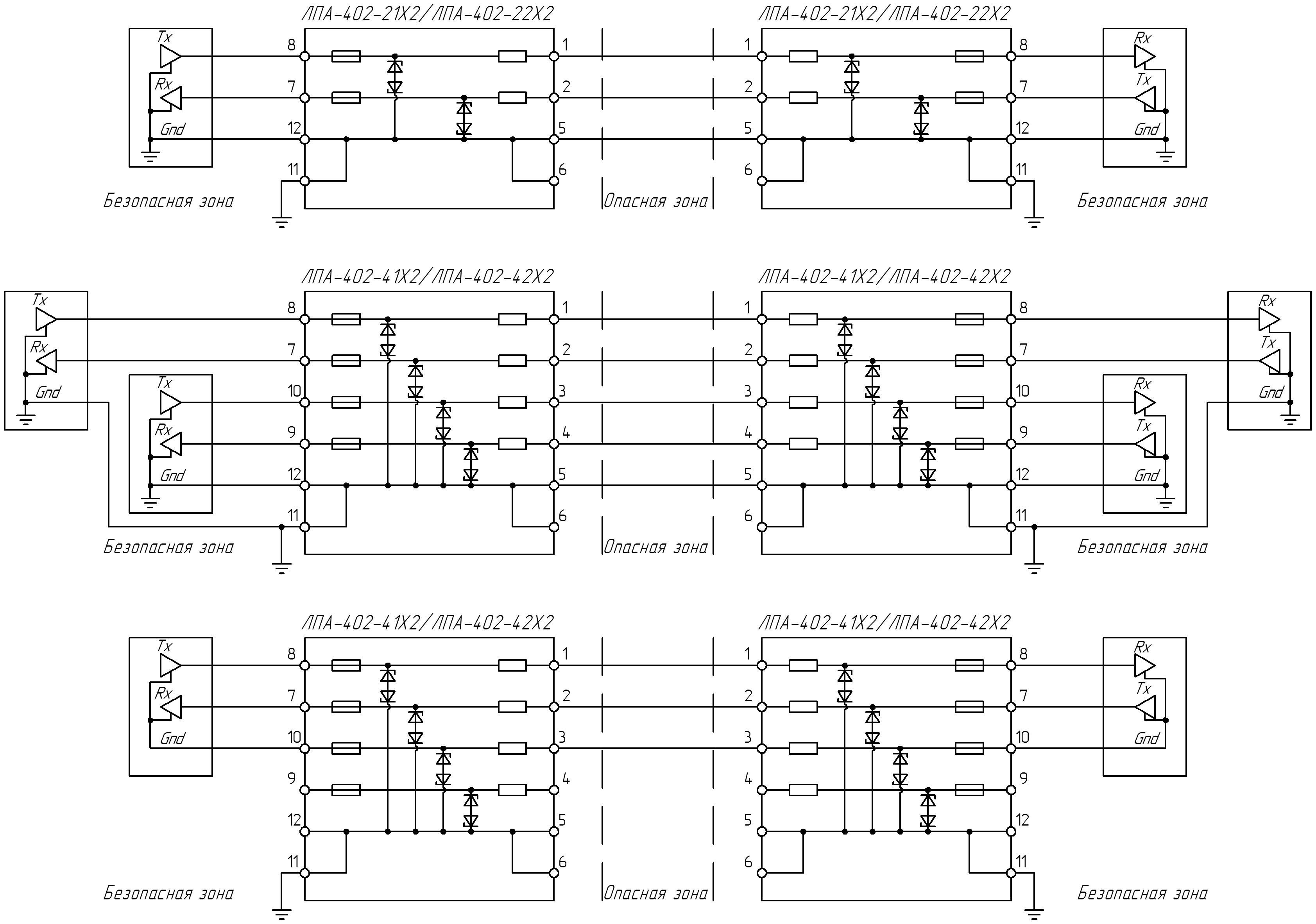

Скачать схему (pdf) ЛПА-40х Искрозащита интерфейса RS-232 с транзитом сигнала через опасную зону
Скачать схему (pdf) ЛПА-40х Искрозащита мостовых тензометрических датчиков по 6-проводной схеме с возбуждением постоянным напряжением

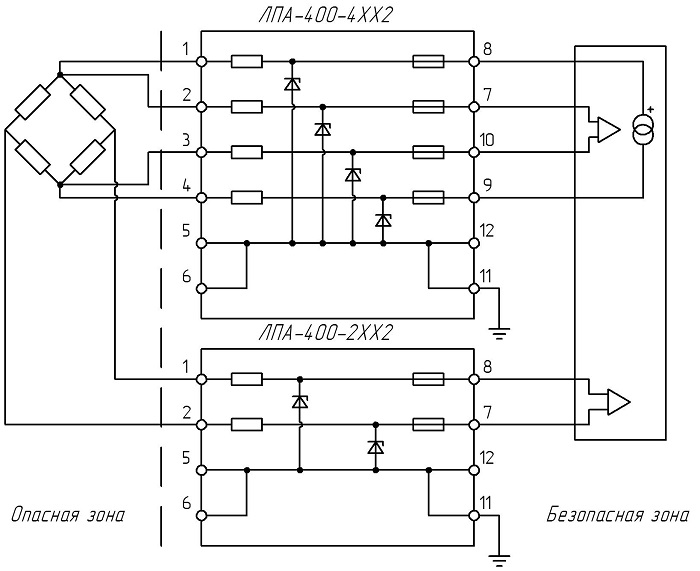

Скачать схему (pdf) ЛПА-40х Искрозащита мостовых тензометрических датчиков по 6-проводной схеме с возбуждением постоянным током

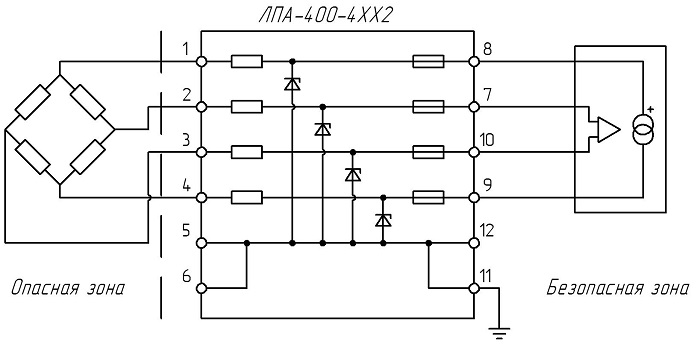

Скачать схему (pdf) ЛПА-40х 	Искрозащита мостовых тензометрических датчиков по 4-проводной схеме с возбуждением постоянным током

Конструкция и крепеж

Конструктивно барьер искрозащиты выполнен в пластмассовом неразборном корпусе. Конструкция корпуса позволяет устанавливать барьеры на стандартный монтажный DIN-рельс шириной 35 мм. Барьер оборудован винтовыми клеммами для подключения внешних цепей и заземления. Для облегчения монтажа и замены барьеров применены съемные клеммные колодки с винтовыми клеммами. Для подключения заземления предусмотрено четыре клеммы.

Габаритный чертеж барьера искробезопасности
