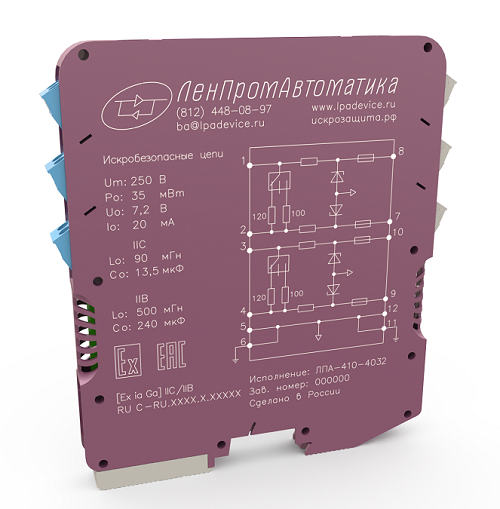

Шунт-диодный барьер искробезопасности ЛПА-410

Группа и подгруппа электрооборудования IIB
Группа и подгруппа электрооборудования IIC
Одноканальное изделие
Двухканальное изделие
Интерфейс RS-422
Интерфейс RS-485
Шунт-диодный (пассивный) барьер искробезопасности
Сертификат ТР ТС "О безопасности оборудования для работы во взрывоопасных средах"
Серия многоканальных шунт-диодных барьеров искробезопасности для интерфейсов RS-485/422.

Барьеры серии ЛПА-410 разработаны специально для обеспечения искробезопасности линий связи интерфейсов RS-485/422, обеспечивают высокую скорость и дальность передачи данных.

В конструкции барьеров предусмотрены встроенные согласующие резисторы с номиналами 100 Ом и 120 Ом, которые можно самостоятельно подключать или отключать с помощью микропереключателей.

Все изделия серии доступны в вариантах с двумя или четырьмя плечами, максимальное рекомендуемое рабочее напряжение 5 В. При использовании версии барьера с четырьмя плечами можно защитить две полудуплексные линии RS-485 или одну полнодуплексную линию RS-422.



Особенности барьера искробезопасности ЛПА-410

  • широкий выбор модификаций с разными значениями Io, Lo, проходного сопротивления плеч;
  • съемные клеммные колодки;
  • тонкие корпуса (всего 12,5 мм) для установки на DIN-рельс;
  • широкий температурный диапазон от – 40 до + 70 °С для применения в сложных климатических условиях;
  • низкая цена на канал (1800 рублей для искрозащиты RS-485 при четырёхплечевом барьере);
  • высокая надежность (гарантия 5 лет);
  • минимальный срок поставки (в Москву за 2 дня).

Купить барьер искрозащиты ЛПА-410 Вы можете, отправив заявку по электронному адресу ba@lpadevice.ru

Основные технические характеристики барьера искробезопасности ЛПА-410

Таблица 1 — Основные технические характеристики

2 или 4 плеча.
Максимальное входное эффективное значение напряжения переменного тока Um, при котором обеспечивается искробезопасность защищаемой цепи, составляет 250 В.
Широкий выбор модификаций с разными значениями Io, Lo, проходным сопротивлением плеч.
Широкий температурный диапазон от – 40 до + 70 °С для применения в сложных климатических условиях.
Степень защиты корпуса - IP20.
Габаритные размеры (с колодками) – 140х130х12,5 мм
Масса – не более 150 г.
Средний срок службы барьера — 12 лет.
Средняя наработка до отказа барьера — не менее 150 000 ч.
Барьеры являются невосстанавливаемыми изделиями и ремонту не подлежат (согласно п.9.1.2.3 ГОСТ 31610.11-2014 должна быть исключена возможность ремонта или замены элементов внутреннего монтажа барьеров).

Барьеры с искробезопасными электрическими цепями уровня «ia» выполнены в соответствии с требованиями ГОСТ 31610.0-2014 – «Взрывоопасные среды. Часть 0. Оборудование. Общие требования» и ГОСТ 31610.11-2014 – «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь i», имеют маркировку взрывозащиты «[Ex ia Ga] IIC/IIB» и предназначены для установки вне взрывоопасных зон.

При попадании в искроопасные цепи напряжения, превышающего максимальное рекомендуемое рабочее напряжение, барьеры обеспечивают перегорание встроенного предохранителя и тем самым отключают защищаемую цепь от опасного напряжения. Дальнейшее использование «сработавшего» барьера невозможно.

Барьер искробезопасности обеспечивает следующие характеристики искробезопасной цепи:

Таблица 2 — Максимальные значения искробезопасных электрических параметров барьеров серии ЛПА-410 при Um=250 В

Модификация изделия Uo,
В
Io,
мА
Po,
Вт
IIC IIB Rплеча
ном., Ом
Lo,
мГн
Co,
мкФ
Lo,
мГн
Co,
мкФ
ЛПА-410-А002 7,2 236 0,424 1 13,5 3,6 240 45
ЛПА-410-А012 140 0,252 2,4 9 80
ЛПА-410-А022 71 0,128 9 36 174
ЛПА-410-А032 20 0,035 90 500 731
ЛПА-410-А042 10 0,018 1200 2000 1459

Информация для заказа

При заказе барьера серии ЛПА-410 обозначение должно соответствовать виду ЛПА-41Х-ABCD, где:
X — полярность полезного сигнала относительно "земли";
A — код количества плеч;
B — допустимая амплитуда напряжения полезного сигнала;
C — модификация по величине тока короткого замыкания (Io);
D — код исполнения по устойчивости к воздействию температуры и влажности.

Купить барьеры искробезопасности ЛПА-410 Вы можете, отправив заявку по электронному адресу ba@lpadevice.ru или позвонив по телефону (812)448-08-97

Схемы подключения

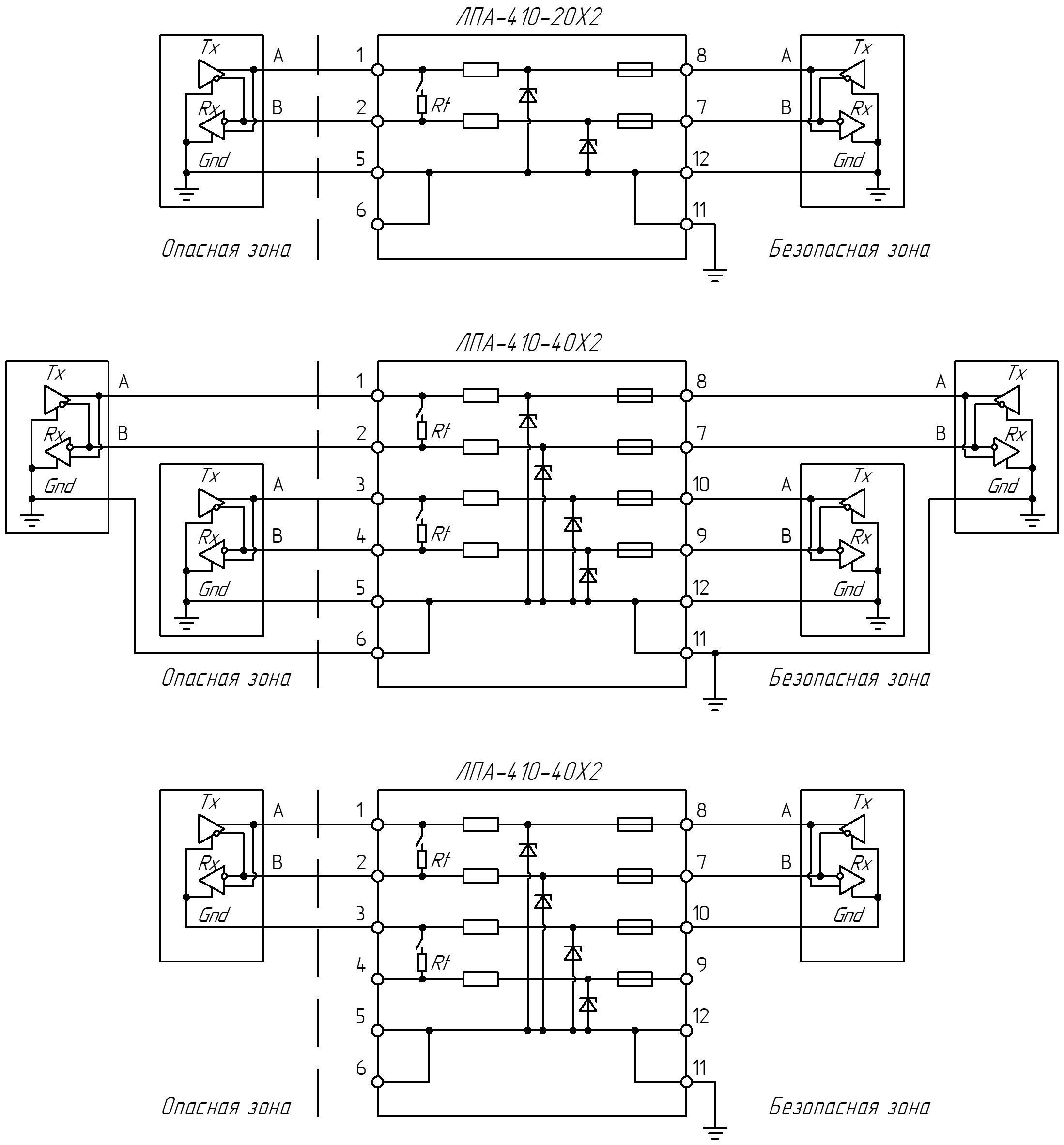

Скачать схему (pdf) ЛПА-410 Типовые схемы подключения интерфейса RS-485 с устройством в опасной зоне

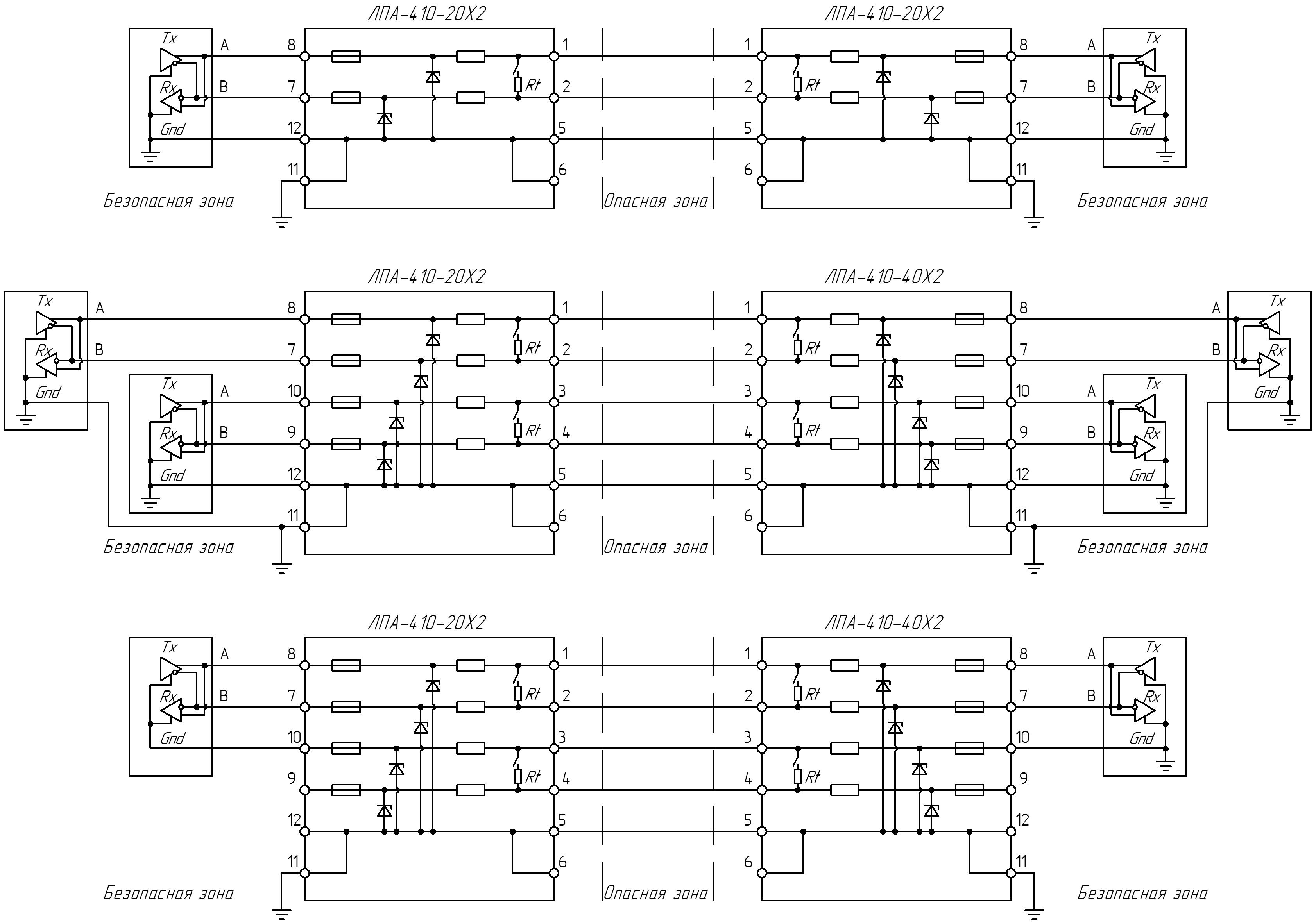

Скачать схему (pdf) ЛПА-410 Типовые схемы подключения интерфейса RS-485 с транзитом сигнала через опасную зону

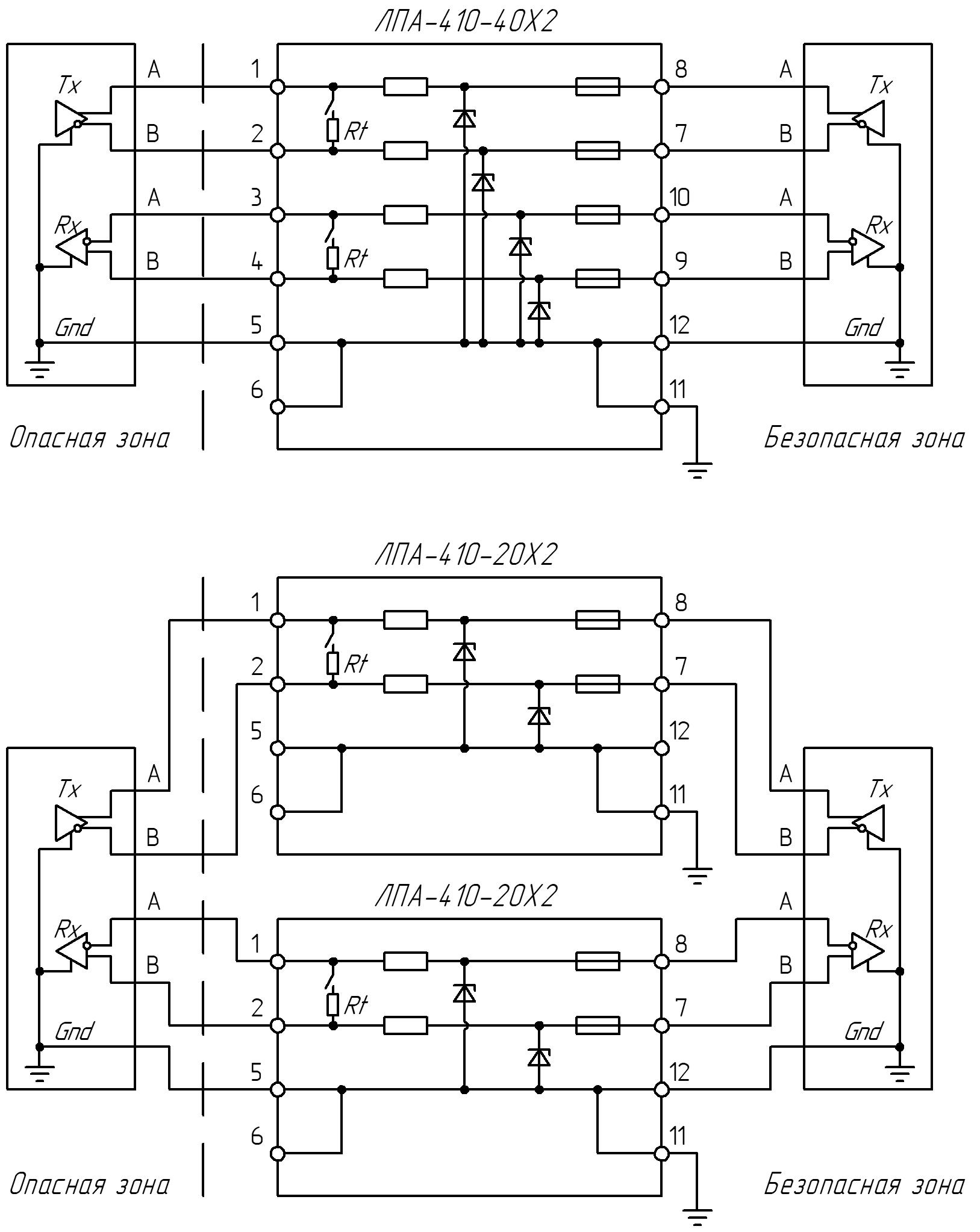

Скачать схему (pdf) ЛПА-410 Типовые схемы подключения интерфейса RS-422 с заземленными приемопередатчиками
Скачать схему (pdf) ЛПА-410 Типовые схемы подключения интерфейса RS-422 с заземленными приемопередатчиками с транзитом сигнала через опасную зону

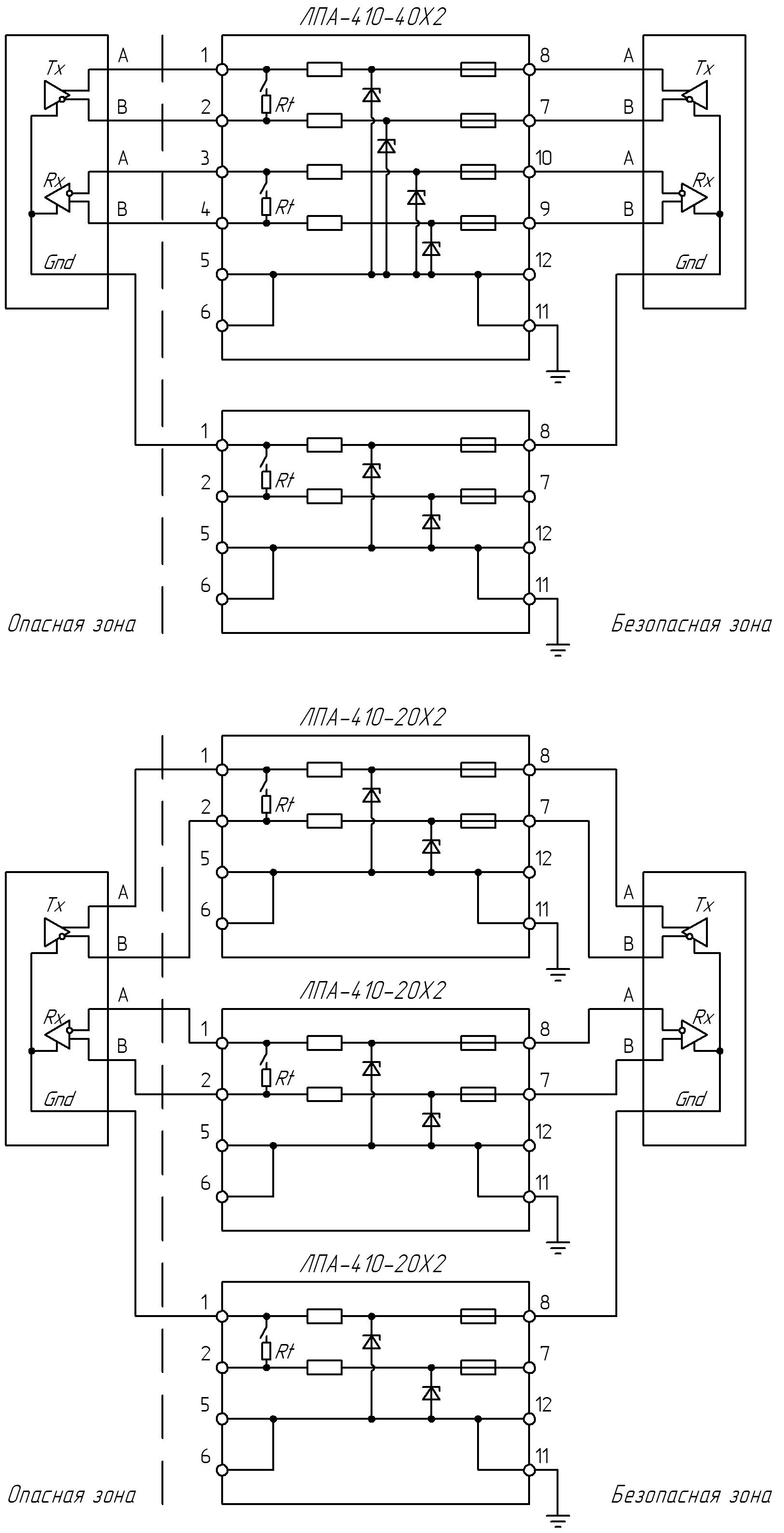

Скачать схему (pdf) ЛПА-410 Типовые схемы подключения интерфейса RS-422 с изолированными приемопередатчиками

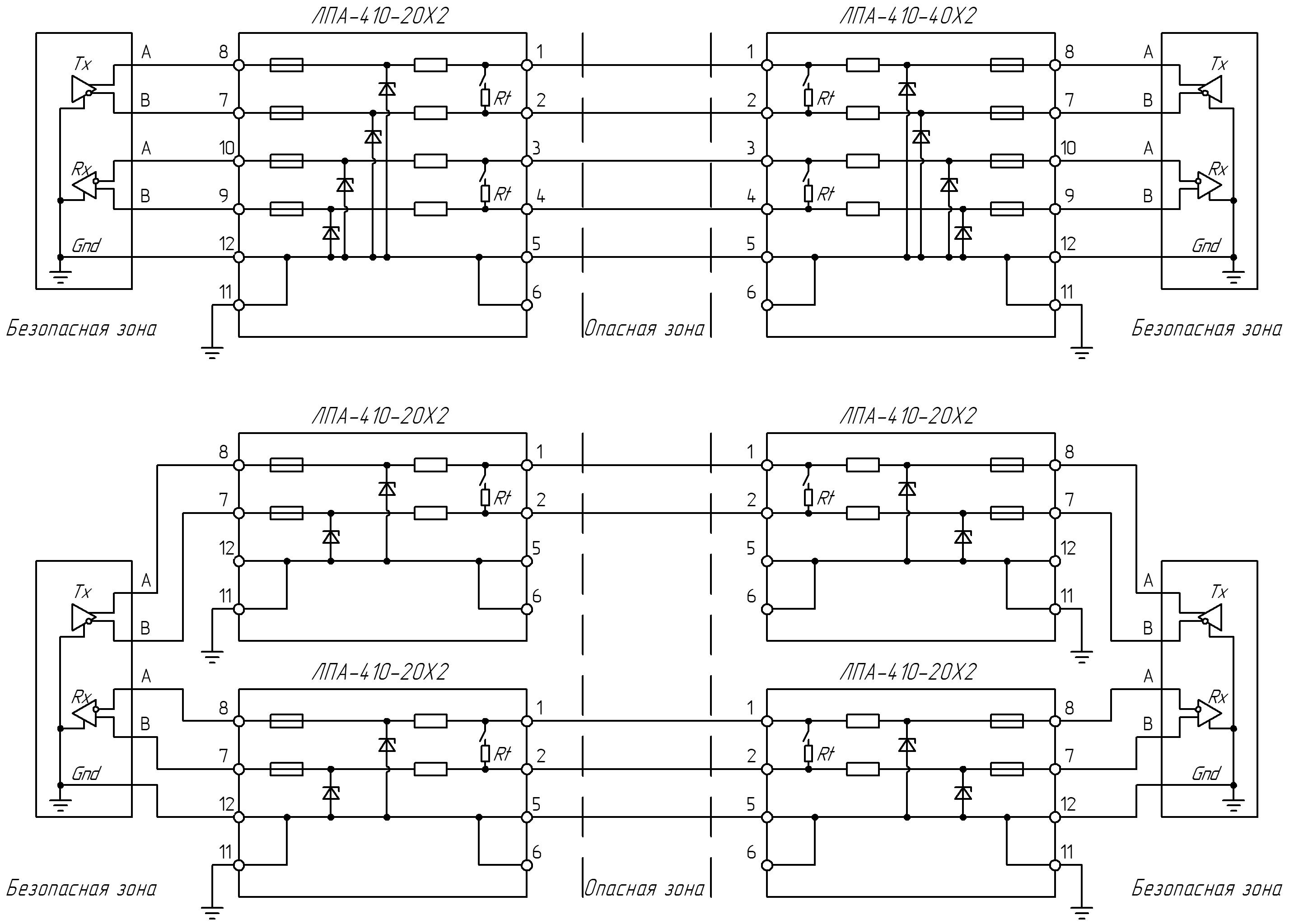

Скачать схему (pdf) ЛПА-410 Типовые схемы подключения интерфейса RS-422 с изолированными приемопередатчиками с транзитом сигнала через опасную зону

Конструкция и крепеж

Конструктивно барьер искрозащиты выполнен в пластмассовом неразборном корпусе. Конструкция корпуса позволяет устанавливать барьеры на стандартный монтажный DIN-рельс шириной 35 мм. Барьер оборудован винтовыми клеммами для подключения внешних цепей и заземления. Для облегчения монтажа и замены барьеров применены съемные клеммные колодки с винтовыми клеммами. Для подключения заземления предусмотрено четыре клеммы.
