Продукция  /  Барьеры с гальванической развязкой  /

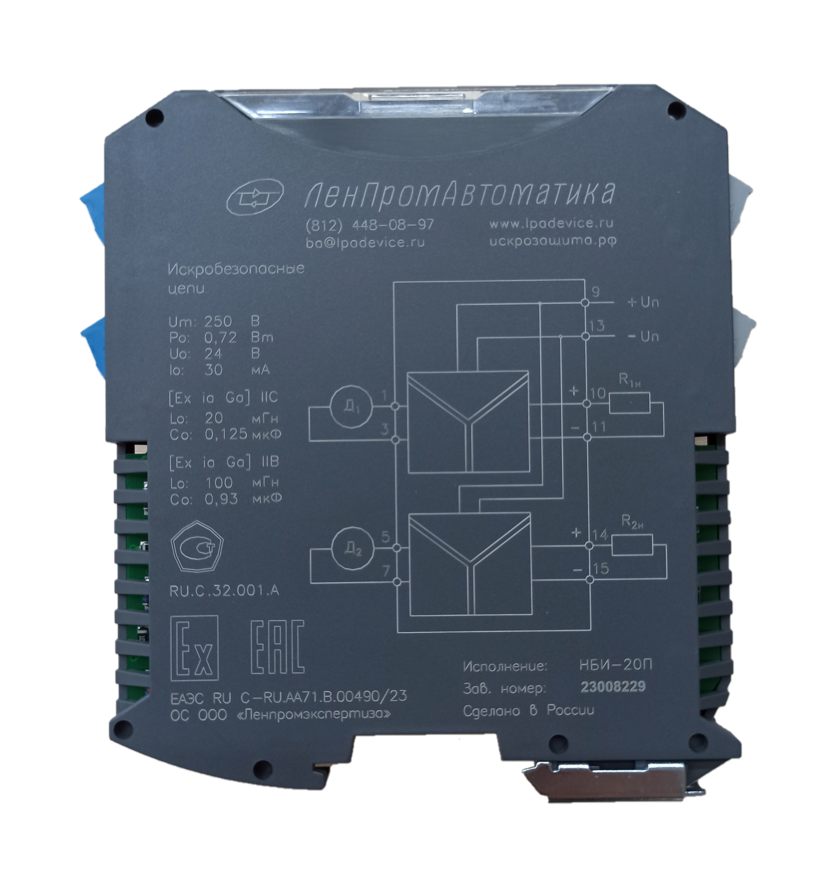

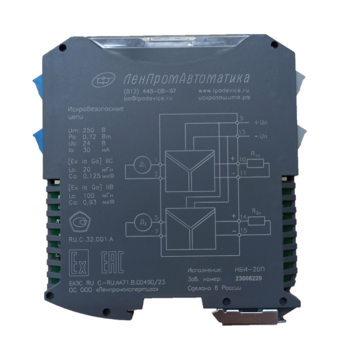

Барьеры искробезопасности НБИ

Барьеры искрозащиты НБИ
НБИ-10П 6 415
НБИ-10У 6 415
НБИ-11П 5 529
НБИ-11У 5 529
НБИ-12П 4 564
НБИ-12У 4 564
НБИ-20П 8 252
НБИ-20У 8 252
НБИ-21П 7 873
НБИ-21У 7 873
НБИ-22П 6 538
НБИ-22У 6 538
Цены указаны в рублях без НДС

Купить

Одноканальное изделие Двухканальное изделие Подключение датчиков с токовым выходом (4...20 мА) Изделие с гальванической развязкой Категория взрывоопасности IIB: ГОСТ Р МЭК 60079.11-2010 Категория взрывоопасности IIC: ГОСТ Р МЭК 60079.11-2010 Разрешение на применение на опасных производственных объектах

Линейка барьеров искрозащиты с полным гальваническим разделением для цепей 4..20 мА.



Ключевые особенности
Основные технические характеристики
Поверка
Информация для заказа
Схемы подключения
Конструкция и крепеж
Габаритный чертеж
Лицензии и сертификаты
Документация

Барьеры искробезопасности НБИ предназначены для обеспечения искробезопасности электрических цепей первичных преобразователей и исполнительных механизмов, работающих с унифицированным токовым сигналом 4...20 мА постоянного тока. Барьеры искрозащиты обеспечивают гальваническое разделение входных сигнальных цепей, выходных цепей и цепей питания по всем сечениям.

Барьеры искробезопасности НБИ-20(21)П могут применяться для обеспечения искробезопасности шлейфов сигнализации при их прокладке во взрывоопасной зоне. Работа барьеров НБИ совместно с прибором приемно-контрольным (ППК) подтверждена на практике. Результаты тестирования совместной работы НБИ-20(21)П и ППК «Сигнал-20П» производства НВП «Болид» можно посмотреть здесь. Схема подключения НБИ-20(21)П к ППК «Сигнал-20П» находится ниже, в разделе "Схемы подключения".



Ключевые особенности барьеров искробезопасности НБИ

  • Барьеры искробезопасности могут быть одноканальными и двухканальными.

  • Принимающие барьеры искрозащиты обеспечивают прием входного сигнала взрывоопасной зоны 4...20 мА и его воспроизведение на своем выходе во взрывобезопасной зоне.

  • Управляющие барьеры искробезопасности обеспечивают передачу сигнала 4...20 мА из взрывобезопасной зоны на исполнительное устройство, расположенное во взрывоопасной зоне.

  • Наличие гальванического разделения входных и выходных сигнальных цепей, входных и выходных сигнальных цепей от цепей питания (НБИ-X0П, НБИ-X1П, НБИ-X0У и НБИ-X1У), а также гальваническое разделение каналов между собой (для двухканальных модификаций).

  • Барьер искробезопасности НБИ-20П может использоваться как разветвитель (размножитель) сигналов токовой петли 4..20 мА.

  • Надежное металлическое крепление на стандартную DIN-рейку шириной 35 мм обеспечивает удобство и высокую скорость монтажа.

  • Индикатор наличия напряжения питания.

  • Использование разъемных клеммных соединений упрощает установку, тестирование и поверку барьеров.

  • Компактный корпус обеспечивает высокую плотность монтажа (11,5 мм на канал).



Импортозамещение

Специалисты ООО "Ленпромавтоматика" рекомендуют использовать НБИ для импортозамещения барьеров искробезопасности. Ниже представлены наиболее часто запрашиваемые аналоги барьеров искрозащиты НБИ. Чтобы узнать, какие еще изделия можно заменить на НБИ, воспользуйтесь разделом "Аналоги".



Основные технические характеристики барьера искробезопасности НБИ

Таблица 1 — Основные технические характеристики

Напряжение питания барьера искробезопасности — 24 В (18 ...36 В), кроме модификаций НБИ-12П, НБИ-12У, НБИ-22П и НБИ-22У, которые не нуждаются во внешнем питании.
Входной сигнал — 4...20 мА.
Выходной сигнал — 4...20 мА.
Напряжение питания датчика (для НБИ-X0П, НБИ-X1П) при токе 20 мА — не менее 18 В.
Напряжение холостого хода — Uo = 24 В.
Ток короткого замыкания — Io = 30 мА.
Рабочий диапазон температур — от минус 40 до плюс 70 °С.
Основная приведённая погрешность преобразования — не более ± 0,1 %.
Дополнительная погрешность преобразования, вызванная воздействием рабочей температуры, — не более предела основной приведенной погрешности на каждые 10 °С.
Напряжение гальванической изоляции между входом и выходом, а также между входом и питанием и выходом и питанием - не менее 1500 В.
Габаритные размеры — не более 113х100х23 мм.
Вес НБИ-20х — 150 г., НБИ-22х — 120 г.
Маркировка взрывозащиты — [Ex ia Ga] IIC.
Гарантийный срок эксплуатации - 5 лет.
Барьеры искробезопасности НБИ-ХХП обеспечивают приём данных от датчика по протоколу «HART» при уровне входного сигнала не менее 4 мА.
Барьеры искробезопасности НБИ-ХХУ обеспечивают передачу данных по протоколу «HART» на исполнительное устройство при уровне входного сигнала не менее 4 мА.

Барьеры искрозащиты с искробезопасными электрическими цепями уровня «ia» выполнены в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010, имеют маркировку взрывозащиты «[Ex ia Ga] IIC» и предназначены для установки вне взрывоопасных зон. Барьеры обеспечивают следующие характеристики искробезопасной цепи:

Таблица 2 — Максимальные значения параметров защищаемой цепи и параметров искробезопасных цепей барьеров искрозащиты НБИ-ХХП и НБИ-ХХУ

Группа и подгруппы взрывозащищенного электрооборудования Uо, В Iо, мА Lо, мГн Со, мкФ Ро, Вт Um, В
IIC 24 30 10 0,09 0,72 250
IIB 24 30 100 0,27 0,72 250

Обеспечение искробезопасности цепей достигается применением гальванической развязки на основе трансформатора и оптрона, а также специальных схемотехнических решений для ограничения напряжения и тока.

Внимание: Барьеры искробезопасности серии НБИ, в отличие от барьеров серии БИА, не имеют встроенного фильтра низкой частоты.

Таблица 3 — Потребляемый ток и потребляемая мощность барьеров искробезопасности НБИ (кроме модификаций НБИ-12П, НБИ-12У, НБИ-22П и НБИ-22У)

НБИ-20П/У

НБИ-21П/У

НБИ-10П/У

НБИ-11П/У

Напряжение питания, В

24

24

24

24

Ток потребления, не более, мА

185

115

145

85

Потребляемая мощность, не более, Вт

4,44

2,76

3,48

2,04



Поверка

Барьеры искробезопасности серии НБИ являются СИ и занесены в Реестр средств измерений, имеется Свидетельство об утверждении типа средства измерений. Поверка НБИ производится по отдельному заказу ФБУ "Тест — С.Петербург" и занимает определенное время, в связи с чем срок поставки барьеров искробезопасности НБИ может быть увеличен на 3-4 недели.

Поверка осуществляется согласно Методике поверки ЛПА-21.011.01 МП.

Необходимость поверки требуемых Вам барьеров искробезопасности НБИ просим сообщать менеджеру при заказе. Актуальную стоимость поверки следует уточнять у менеджера.



Информация для заказа

Линейка барьеров искрозащиты НБИ включает в себя спектр изделий от НБИ-20, двухканальных барьеров искробезопасности с полным гальваническим разделением как между каналами, так и по трём сечениям в каждом из каналов, и обеспечением питания как датчика, так и выходного канала; до НБИ-12, являющихся, по сути, одноканальными гальваническими разделителями с функцией искрозащиты, не требующими внешнего питания.

Классификация исполнений НБИ

В состав серии барьеров НБИ входит 12 исполнений. Все исполнения можно классифицировать по следующим признакам:

  • По количеству каналов — одноканальные и двухканальные.
  • По наличию встроенных источников питания (DC/DC преобразователей) для обеспечения питания каналов 4...20 мА:
    • с двумя источниками питания на канал — один источник для питания искробезопасной цепи 4...20 мА, другой — для питания искроопасной цепи 4...20 мА;
    • с одним источником питания на канал — только для питания искробезопасной цепи 4...20 мА;
    • без источников питания — барьер искрозащиты работает в качестве искробезопасной гальванической развязки с питанием от линий 4...20 мА.
  • По направлению передачи сигнала — принимающие — обеспечивающие передачу сигнала из взрывоопасной зоны во взрывобезопасную (как правило, от датчика к измерительному устройству), и управляющие — обеспечивающие передачу сигнала из взрывобезопасной зоны во взрывоопасную (как правило, от устройства управления к исполнительному устройству).
  • Полное обозначение барьеров искробезопасности выглядит следующим образом: «НБИ-XYZ», где:
    «X» — количество каналов (1 или 2);
    «Y» — наличие встроенных источников питания (0 — два источника питания на канал, 1 — один источник питания на канал, 2 — без встроенных источников питания);
    «Z» — принимающий (П) / передающий (У).

Таким образом, обозначение НБИ-20П означает, что данная модификация является двухканальной, оборудована двумя источниками питания на канал и предназначена для передачи сигнала из взрывоопасной зоны во взрывобезопасную.



Схемы подключения барьеров искробезопасности

Для получения схем подключения воспользуйтесь нижеприведенными формами.

НБИ-ххП (Принимающие)

Печать схемы

Вход: [выбранный вход]
Выход: [выбранный выход]

НБИ-ххУ (Передающие)

Печать схемы

Вход: [выбранный вход]
Выход: [выбранный выход]

Схема подключения барьеров НБИ-20П с разветвлением сигнала от одного датчика

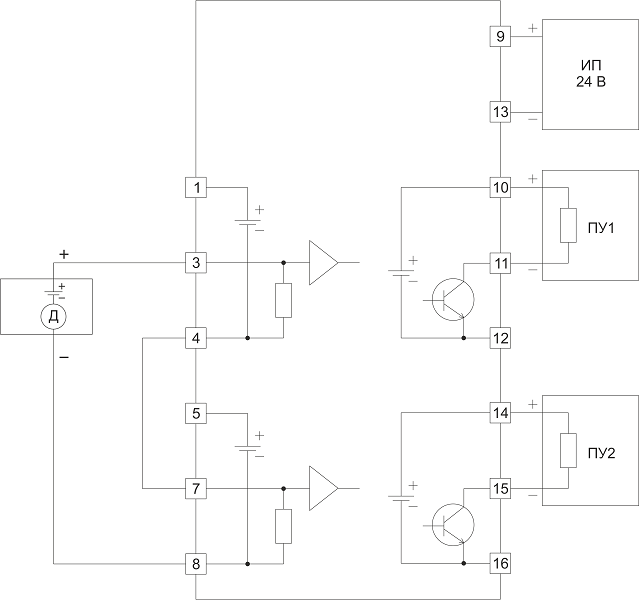

Схема подключения барьеров искробезопасности НБИ-20П с разветвлением сигнала от одного активного датчика.

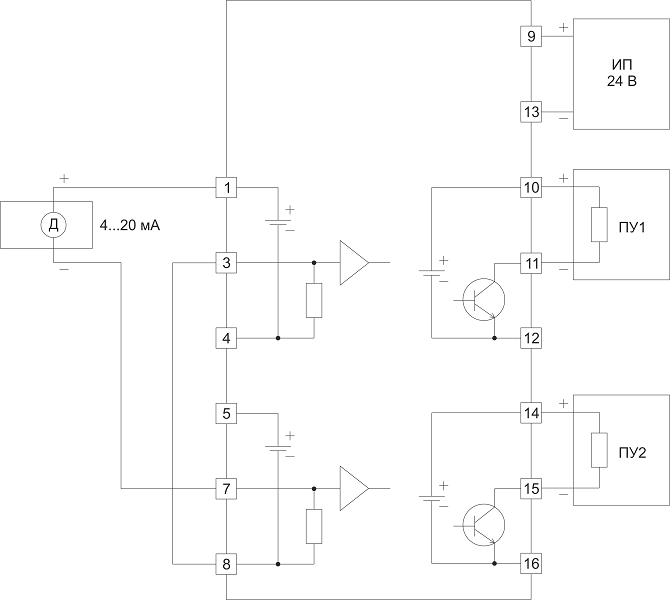

Схема подключения барьеров искробезопасности НБИ-20П с разветвлением сигнала от одного пассивного датчика.


Скачать схему
(pdf, 178 КБ)

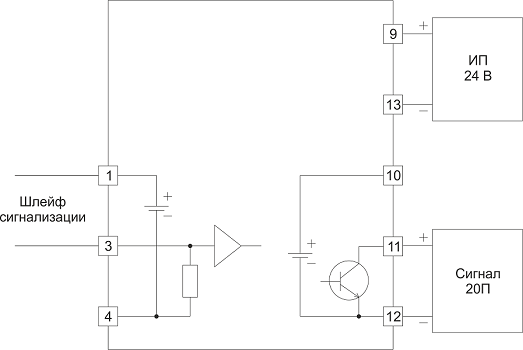

Схема использования в шлейфе сигнализации (ШС) на примере ШС «Сигнал 20П»


Скачать схему
(pdf, 96 КБ)



Конструкция и крепёж

Конструктивно барьеры искрозащиты выполнены в пластмассовом корпусе и предназначены для установки на монтажный рельс шириной 35 мм. Для облегчения монтажа и замены барьера искробезопасности применены съёмные клеммные колодки.
Верхняя часть барьера защищена откидной прозрачной крышкой, под которой расположены следующие элементы:

  • верхний шильд, содержащий данные о модели барьера искрозащиты, цветную маркировку искроопасной части (голубой цвет) и нумерацию колодок;
  • светодиод индикации питания;
  • пластиковый шильд белого цвета (вставляется в специальный паз под прозрачной крышкой), на который потребитель может нанести необходимую информацию (например, позиционное обозначение барьера в системе автоматики).

Съёмные клеммные колодки также обеспечивают экономию времени и удобство подключений при поверке (калибровке, проверке работоспособности) каналов измерения. Благодаря им отпадает необходимость переподключения объектовых проводов и проводов тестового оборудования. Достаточно подключить провода (например, от калибратора) к одному из барьеров искрозащиты, а затем подключать колодки вместе с проводами от калибратора к другим барьерам искрозащиты.



Габаритный чертеж

Ниже приведен габаритный чертеж барьера искробезопасности. Если вам необходим чертеж в формате Autocad, скачать его можно в разделе Документация.

Габаритный чертеж



Лицензии и сертификаты

Документация

Скачать файлРуководство по эксплуатации_НБИ (pdf, 2.79 Мб)
Скачать файлМетодика поверки НБИ (pdf, 947 кб)
Скачать файлГабаритный чертеж НБИ (dwg, 306 кб)
Скачать файл3D-модель барьеров ЛПА-042, 043, 140, 142, 151, НБИ (step, 922 кб)
