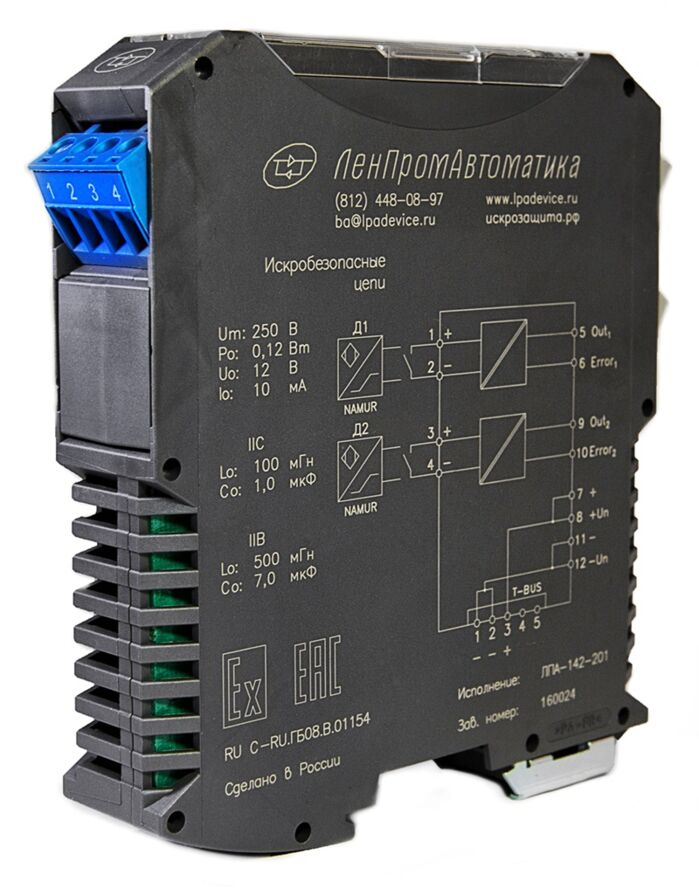

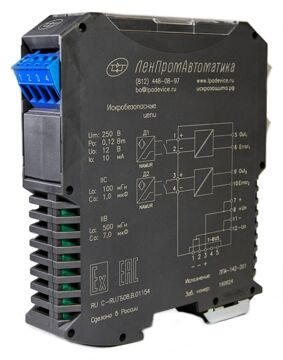

Барьер искробезопасности с гальванической развязкой ЛПА-142
Барьеры искробезопасности ЛПА-142-х01 обеспечивают прием и преобразование входных сигналов от дискретных датчиков, дискретных датчиков с поддержкой контроля цепи и дискретных датчиков с выходным сигналом по стандарту NAMUR (EN 60947-5-6), подключаемых по двухпроводной линии связи.
В частности, возможен прием сигналов от импульсных расходомеров, например, SICK Flowsic 600 или RMG USZ 08.
Ключевые особенности барьеров искробезопасности ЛПА-142
- Прием дискретных сигналов с частотой до 50 кГц.
- Возможность обеспечения подачи питания как на клеммную колодку, так и по шине T-BUS.
- Гальваническое разделение входных и выходных сигнальных цепей, а также входных цепей от цепей питания.
- Возможность реализации контроля цепи для любых датчиков типа "сухой контакт".
- Для увеличения нагрузочной способности выходных цепей барьеров имеется возможность подключения релейных модулей ЛПА-840-002;
- Светодиодная индикация срабатывания датчика и состояния цепи.
- Конфигурируемые с помощью DIP-переключателей:
- инверсия сигнала;
- режим работы по быстродействию;
- объединение по положительному или отрицательному общему проводу.
Купить барьер искрозащиты ЛПА-142 Вы можете, отправив заявку по электронному адресу ba@lpadevice.ru
Импортозамещение
Специалисты ООО "Ленпромавтоматика" рекомендуют использовать ЛПА-142 для импортозамещения барьеров искробезопасности. Ниже представлены наиболее часто запрашиваемые аналоги барьеров искрозащиты ЛПА-142. Чтобы узнать, какие еще изделия можно заменить на ЛПА-142, воспользуйтесь разделом "Аналоги".
- Pepperl-Fuchs — KFD2-ST2-Ex1.LB, KFD2-ST2-Ex2;
- GMI — D5031D, D1031D;
- MTL — 5012, 5015;
- Phoenix contact — MACX MCR-EX-SL-2NAM-T, MACX MCR-EX-SL-NAM-2T;
- Weidmuller — ACT20X-2HDI-2SDO-S, ACT20X-HDI-SDO-S;
- Turck — IM1-12EX-MT, IM1-22EX-MT;
- Stahl — 9170/10-14-11, 9170/20-14-11.
Основные технические характеристики
Таблица 1 — Основные технические характеристики
| Одно- и двухканальное исполнение. |
| Напряжение питания барьера — 24 В (18...36 В). |
| Максимальная потребляемая мощность — 2 Вт. |
| Наличие функции контроля цепи. |
| Состояние выходных реле — нормально разомкнутые. |
| Максимальная частота переключения 50 кГц. |
| Нагрузочная способность выхода 36 В, 35 мА постоянного тока. |
| Диапазон рабочих температур — минус 40...плюс 70 °С. |
| Крепление на DIN-рейку шириной 35 мм. |
| Маркировка взрывозащиты [Ex ia Ga] IIC/IIB |
| Габаритные размеры барьера искробезопасности — 113х100х22,5 мм. |
| Масса — 130 г. |
| Гарантийный срок эксплуатации - 5 лет со дня продажи. |
| Средний срок службы барьера искробезопасности — 12 лет. |
Барьер искрозащиты с искробезопасными электрическими цепями уровня «ia» выполнен в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, имеет маркировку взрывозащиты «[Ex ia Ga] IIC/IIB» и предназначен для установки вне взрывоопасных зон.
Барьер искрозащиты обеспечивает следующие характеристики искробезопасной цепи:
Таблица 2 — Максимальные значения искробезопасных электрических цепей барьеров ЛПА-142
| Группа и подгруппы взрывозащищенного электрооборудования | Uo, В |
Io, мА |
Lo, мГн |
Сo, мкФ |
Ро, Вт |
Um, В |
| IIC | 12 | 10 | 340 | 1,41 | 0,12 | 250 |
| IIB | 12 | 10 | 1000 | 9,0 | 0,12 | 250 |
Барьер искробезопасности опрашивает датчик с выходным сигналом по стандарту NAMUR. Эквивалентная схема опроса датчика, согласно стандарту NAMUR (EN 60947-5-6), показана на следующем рисунке:
Контроль цепи датчика реализован по стандарту NAMUR следующим образом:
Барьер искрозащиты регистрируют следующие пороговые значения входного тока: включен 2,1 мА (от 2,1 до 6,4 мА), выключен 1,2 мА (от 0,4 до 1,2 мА), ток переключения 1,65 мА ± 0,2 мА гистерезис.
Барьер искробезопасности повторяет состояние датчика на выходном транзисторе Out[N], при этом сигналы контроля цепи «короткое замыкание», «обрыв линии связи» поступают на выходной транзистор Error[N].
Барьер искрозащиты осуществляет переключение и индикацию в соответствии со следующей таблицей:
Таблица 3 — Переключение и индикация барьера искробезопасности ЛПА-142
| Состояние датчика | Выходной ток датчика I, мА |
Цвет светодиода |
Выходной транзистор «работа», Out[N] |
Выходной транзистор «ошибка», Error[N] |
|
| Работа | включен | 2,1 ≤ Iд ≤ 6,4 | зеленый | открыт | закрыт |
| выключен | 0,4 ≤ Iд ≤ 1,2 | не горит | закрыт | закрыт | |
| Ошибка | КЗ | Iд ≥ 6,5 | оранжевый | открыт | открыт |
| обрыв | Iд ≤ 0,2 | красный | закрыт | открыт | |
Дискретный датчик можно легко превратить в дискретный датчик с поддержкой контроля цепи, подключив к нему 2 резистора по следующей схеме:
Резистор R1 рекомендуется принять номиналом 20 кОм, резистор R2 — 2 кОм. Номинальная мощность резисторов должна быть не менее 0,1 Вт. Резистор R1 допускается выбирать из диапазона 10...30 кОм, резистор R2 — из диапазона 750...3000 Ом. Барьеры искробезопасности повторяют состояние датчика на выходном транзисторе Out[N], при этом сигналы контроля цепи «короткое замыкание», «обрыв линии связи» поступают на выходной транзистор Error[N].
Барьеры ЛПА-142 имеют возможность конфигурирования DIP-переключателями, расположенными на верхнем шильде барьера. Конфигурирование осуществляется в соответствии с таблицей:
| Номер DIP-переключателя | Состояние DIP-переключателя | |
| DIP-переключатель в положении «off» | DIP-переключатель в положении «on» | |
| 1 | Работа с датчиком NAMUR либо «сухой контакт» с поддержкой контроля цепи | Работа с датчиком типа «сухой контакт» |
| 2 | Выходы по схеме «нижний ключ» | Выходы по схеме «верхний ключ» |
| 3 | Выходы «работа» не инвертированы | Выходы «работа» инвертированы |
| 4 | Выходы «ошибка» не инвертированы | Выходы «ошибка» инвертированы |
Информация для заказа
Например, маркировка двухканального барьера искробезопасности будет выглядеть следующим образом: ЛПА-142-201.
Купить барьеры искробезопасности Вы можете, отправив заявку по электронному адресу ba@lpadevice.ru или позвонив по телефону (812) 448-08-97.
Комплект поставки
В стандартный комплект поставки входит:
- барьер искробезопасности ЛПА-142;
- руководство по эксплуатации (при групповой поставке барьеров комплектуется в количестве 1 шт. на партию);
- паспорт (при групповой поставке барьеров комплектуется в количестве 1 шт. на партию с перечислением диапазона заводских номеров, либо по требованию заказчика предоставляется отдельный паспорт на каждое изделие);
- коробка упаковочная.
Схемы подключения
ЛПА-142
Для получения чертежей схем подключения выберите вариант подключения и модификацию.
Шинный соединитель для монтажной рейки TBUS (ME 22.5 TBUS 1.5/5-ST-3.81)
Основные характеристики:
- шинный соединитель с 5 параллельными контактами компактно устанавливается на несущей рейке;
- с помощью шинного соединителя на модули подается питание;
- при извлечении любого из устройств сигнальная цепь не разрывается;
- возможность монтажа на доступных на рынке несущих рейках NS 35/7.5 или NS 35/15.
Конструкция и крепеж
Конструктивно барьер искрозащиты выполнен в пластмассовом неразборном корпусе и предназначен для установки на монтажный рельс шириной 35 мм. Для облегчения монтажа и замены барьера искробезопасности применены съёмные клеммные колодки.
Благодаря им отпадает необходимость переподключения объектовых проводов и проводов тестового оборудования. Достаточно подключить провода к одному из барьеров искробезопасности, а затем подключать колодки вместе с проводами к другим барьерам искрозащиты.
Габаритный чертеж
Ниже приведен габаритный чертеж барьера искробезопасности. Если вам необходим чертеж в формате Autocad, скачать его можно в разделе Документация.
