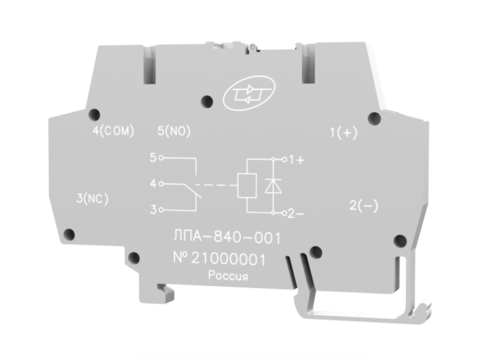

Модули реле ЛПА-840 предназначены для использования как в качестве самостоятельного изделия, так и в комплексе с барьерами искробезопасности ЛПА-350, ЛПА-340, ЛПА-140, ЛПА-141, ЛПА-142, ЛПА-131, БИА-102, БИ-005, БИ-007 с целью увеличения нагрузочной способности выходных цепей. Модули выполнены в виде клеммной колодки на DIN-рейку с миниатюрным реле с 1 перекидной группой контактов.
В случае, когда используется большое количество модулей (от 2 до 10), рекомендуется применять ножевые перемычки, это позволит существенно уменьшить затраты на кабельную продукцию и упростить процесс монтажа.
Купить модули реле Вы можете, отправив заявку по электронному адресу ba@lpadevice.ru или позвонив по телефону (812) 448-08-97.
Основные преимущества ЛПА-840
-
Компактные размеры
Толщина корпуса – 7 мм. Все модули реле позволяют обеспечить высокую плотность монтажа установки на DIN-рейку. -
Светодиодная индикация
-
Встроенная защита от ЭДС самоиндукции обмотки
-
Встроенная защита от переполюсовки
-
Длительный гарантийный срок эксплуатации
Изготовитель гарантирует соответствие ЛПА-840 заявленным техническим характеристикам при соблюдении потребителем условий и правил эксплуатации, транспортирования и хранения, установленных в эксплуатационной документации. Гарантийный срок эксплуатации — 48 месяцев со дня продажи.
Технические характеристики
| Модификация | Параметры катушки | Параметры контактной группы | |||
| Номинальное напряжение, В | Напряжение срабатывания (не менее), В |
Напряжение отпускания (не более), В |
Нагрузочная способность (резистивная нагрузка) | Электрический ресурс, циклов | |
| ЛПА-840-001 | 12 | 11 | 3,5 | 250 В, 5 А (AC) 30 В, 5 А (DC) |
10 000 |
| ЛПА-840-002 | 24 | 23 | 6 | ||
Комплект поставки
В стандартный комплект поставки входит:
- модуль реле ЛПА-840;
- руководство по эксплуатации (при групповой поставке барьеров комплектуется в количестве 1 шт. на партию);
- паспорт (при групповой поставке барьеров комплектуется в количестве 1 шт. на партию с перечислением диапазона заводских номеров, либо по требованию заказчика предоставляется отдельный паспорт на каждое изделие);
- коробка упаковочная.
Схемы подключения
В данной схеме c модулем ЛПА-840 возможно применение перемычек Wago 859-4хx, где x = 2..10 контактов. Перемычки можно применять как по входу модуля (контакт "1+"), так и по выходу (контакт COM).
В данной схеме c модулем ЛПА-840 возможно применение перемычек Wago 859-4хx, где x = 2..10 контактов. Перемычки можно применять как по входу модуля (контакт "1+"), так и по выходу (контакт COM).
В данной схеме c модулем ЛПА-840 возможно применение перемычек Wago 859-4хx, где x = 2..10 контактов. Перемычки можно применять как по входу модуля (контакт "1+"), так и по выходу (контакт COM).
В данной схеме c модулем ЛПА-840 возможно применение перемычек Wago 859-4хx, где x = 2..10 контактов. Перемычки можно применять как по входу модуля (контакт "1+"), так и по выходу (контакт COM).
В данной схеме c модулем ЛПА-840 возможно применение перемычек Wago 859-4хx, где x = 2..10 контактов. Перемычки можно применять как по входу модуля (контакт "1+"), так и по выходу (контакт COM).
В данной схеме c модулем ЛПА-840 возможно применение перемычек Wago 859-4хx, где x = 2..10 контактов. Перемычки можно применять как по входу модуля (контакт "1+"), так и по выходу (контакт COM).
В данной схеме c модулем ЛПА-840 возможно применение перемычек Wago 859-4хx, где x = 2..10 контактов. Перемычки можно применять как по входу модуля (контакт "1+"), так и по выходу (контакт COM).
В данной схеме c модулем ЛПА-840 возможно применение перемычек Wago 859-4хx, где x = 2..10 контактов. Перемычки можно применять как по входу модуля (контакт "1+"), так и по выходу (контакт COM).
В данной схеме c модулем ЛПА-840 возможно применение перемычек Wago 859-4хx, где x = 2..10 контактов. Перемычки можно применять как по входу модуля (контакт "1+"), так и по выходу (контакт COM).
В данной схеме c модулем ЛПА-840 возможно применение перемычек Wago 859-4хx, где x = 2..10 контактов. Перемычки можно применять как по входу модуля (контакт "1+"), так и по выходу (контакт COM).
В данной схеме c модулем ЛПА-840 возможно применение перемычек Wago 859-4хx, где x = 2..10 контактов. Перемычки можно применять как по входу модуля (контакт "1+"), так и по выходу (контакт COM).
В данной схеме c модулем ЛПА-840 возможно применение перемычек Wago 859-4хx, где x = 2..10 контактов. Перемычки можно применять как по входу модуля (контакт "1+"), так и по выходу (контакт COM).
В данной схеме c модулем ЛПА-840 возможно применение перемычек Wago 859-4хx, где x = 2..10 контактов. Перемычки можно применять как по входу модуля (контакт "1+"), так и по выходу (контакт COM).
Конструкция и крепеж
Конструктивно модуль реле выполнен в пластмассовых корпусах. Устанавливается на стандартный монтажный DIN-рельс шириной 35 мм. Модуль имеет несъемные пружинные клеммы.
