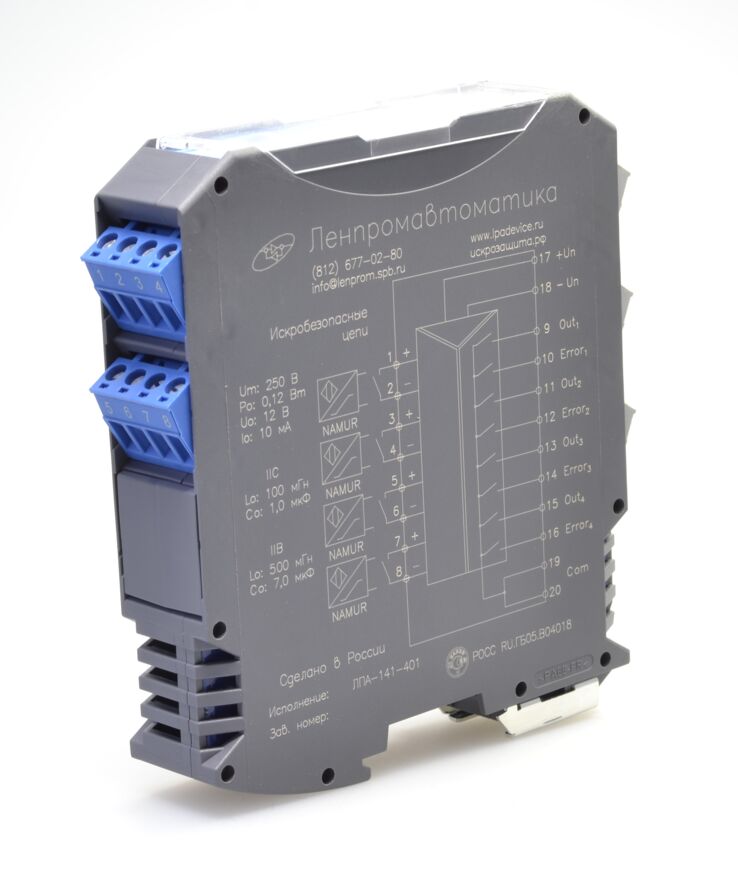

Барьер искробезопасности с гальванической развязкой ЛПА-141

Группа и подгруппа электрооборудования IIB
Группа и подгруппа электрооборудования IIC
Напряжение питания 24 В
Двухканальное изделие
Трехканальное изделие
Четырехканальное изделие
Вход по стандарту NAMUR
Изделие с гальванической развязкой
Сертификат ТР ТС "О безопасности оборудования для работы во взрывоопасных средах"
Многоканальные активные барьеры для искрозащиты датчиков «сухой контакт» и NAMUR.

Барьеры искробезопасности ЛПА-141-х01 обеспечивают прием и преобразование входных сигналов от дискретных датчиков, дискретных датчиков с поддержкой контроля цепи и дискретных датчиков с выходным сигналом по стандарту NAMUR (EN 60947-5-6), подключаемых по двухпроводной линии связи.

Ключевые особенности барьеров искробезопасности ЛПА-141

  • поддержка датчиков с выходным сигналом по стандарту NAMUR;
  • поддержка датчиков, объединенных положительным общим проводом;
  • гальваническое разделение входных, выходных цепей и цепей питания;
  • возможность реализовать контроль цепи практически для любых пассивных дискретных датчиков;
  • для увеличения нагрузочной способности выходных цепей барьеров имеется возможность подключения релейных модулей ЛПА-840-002;
  • высокая плотность монтажа (5,6 мм на канал);
  • светодиодная индикация;
  • низкая цена канала;
  • высокая надежность;
  • минимальный срок поставки (в Москву за 2 дня).

Для подключения датчиков, объединенных общим проводом, рекомендуем обратить внимание на барьер искробезопасности ЛПА-131.

Для подключения датчиков, работающих на частоте до 50 кГц, рекомендуем обратить внимание на барьер искробезопасности ЛПА-142.

Купить барьеры искрозащиты ЛПА-141 Вы можете, отправив заявку по электронному адресу ba@lpadevice.ru

Импортозамещение

Специалисты ООО "Ленпромавтоматика" рекомендуют использовать ЛПА-141 для импортозамещения барьеров искробезопасности. Ниже представлены наиболее часто запрашиваемые аналоги барьеров искрозащиты ЛПА-141. Чтобы узнать, какие еще изделия можно заменить на ЛПА-141, воспользуйтесь разделом "Аналоги".

Основные технические характеристики барьеров искробезопасности ЛПА-141

Таблица 1 — Основные технические характеристики

Двух-, трех- и четырехканальное исполнение.
Напряжение питания барьера — 24 В (18...30 В).
Максимальная потребляемая мощность  — 1,8 Вт.
Наличие функции контроля цепи.
Состояние выходных реле — нормально разомкнутые.
Частота переключения не более 10 Гц.
Нагрузочная способность выхода 30 В, 300 мА переменного или постоянного тока.
Диапазон рабочих температур минус 40...плюс 70 °С.
Габаритные размеры барьера искробезопасности — 113х100х22,5 мм.
Масса ЛПА-141-401 — 140 г.
Степень защиты корпуса — IP20.
Гарантийный срок эксплуатации - 5 лет со дня продажи.
Средний срок службы барьера искробезопасности — 12 лет.

Барьер искрозащиты с искробезопасными электрическими цепями уровня «ia» выполнен в соответствии с требованиями ГОСТ 31610.11-2014, имеет маркировку взрывозащиты «[Ex ia Ga] IIC/IIB» и предназначен для установки вне взрывоопасных зон.
Барьер искрозащиты обеспечивает следующие характеристики искробезопасной цепи:

Таблица 2 — Максимальные значения искробезопасных электрических цепей барьеров ЛПА-141

Группа и подгруппы взрывозащищенного электрооборудования Uo,
В
Io,
мА
Сo,
мкФ
Lo,
мГн
Ро,
Вт
Um,
В
IIC 12 10 1,0 100 0,12 250
IIB 12 10 7,0 500 0,12 250

Барьер искробезопасности опрашивает датчик с выходным сигналом по стандарту NAMUR. Эквивалентная схема опроса датчика, согласно стандарту NAMUR (EN 60947-5-6), показана на следующем рисунке:

Контроль цепи датчика реализован по стандарту NAMUR следующим образом:



Барьер искрозащиты регистрирует следующие пороговые значения входного тока: включен 2,1 мА (от 2,1 до 5,8 мА), выключен 1,2 мА (от 0,4 до 1,2 мА), ток переключения 1,65 мА ± 0,2 мА гистерезис.
Барьер искробезопасности повторяет состояние датчика на выходном оптореле Out[N], при этом сигналы контроля цепи «короткое замыкание», «обрыв линии связи» поступают на выходное оптореле Error[N].
Барьер искрозащиты осуществляет переключение и индикацию в соответствии со следующей таблицей:



Состояние датчика Выходной ток датчика
I, мА
Цвет
светодиода
Оптореле «работа»,
Out[N]


Оптореле «ошибка»,
Error[N]


Работа включен 2,1 < I < 5,8 зеленый замкнуто разомкнуто
выключен 0,4 < I < 1,2 не горит разомкнуто разомкнуто
Ошибка КЗ I > 6,0 оранжевый замкнуто замкнуто
обрыв I < 0,4 красный разомкнуто замкнуто

Дискретный датчик можно легко превратить в дискретный датчик с поддержкой контроля цепи, подключив к нему 2 резистора по следующей схеме:


Резистор R1 рекомендуется принять номиналом 20 кОм, резистор R2 — 2 кОм. Номинальная мощность резисторов должна быть не менее 0,1 Вт. Резистор R1 допускается выбирать из диапазона 10...30 кОм, резистор R2 — из диапазона 750...3000 Ом. Барьеры искробезопасности повторяют состояние датчика на выходном оптореле Out[N], при этом сигналы контроля цепи «короткое замыкание», «обрыв линии связи» поступают на выходное оптореле Error[N].

Информация для заказа

В барьерах искробезопасности ЛПА-141 входные и выходные цепи объединены общим проводом, что позволяет снизить стоимость канала.
При территориально разнесенных датчиках, а также в условиях сложной помеховой обстановки, мы рекомендуем применять барьеры искробезопасности ЛПА-140, которые имеют гальваническое разделение между каналами.

Например, маркировка двухканального барьера искробезопасности с гальваническим разделением между каналами будет выглядеть следующим образом: ЛПА-140-201.

Купить барьеры искробезопасности Вы можете, отправив заявку по электронному адресу ba@lpadevice.ru или позвонив по телефону (812) 448-08-97.

Схемы подключения

ЛПА-141

Для получения чертежей схем подключения выберите вариант подключения и модификацию.

Выберите вход

Выберите выход

Выберите модификациюВыберите параметры «Входа» и «Выхода»

Не найдена схема подключения отвечающая выбранным настройкам входа и выхода

Скачать схему (pdf)

Конструкция и крепеж

Конструктивно барьер искрозащиты выполнен в пластмассовом неразборном корпусе и предназначен для установки на монтажный рельс шириной 35 мм. Для облегчения монтажа и замены барьера искробезопасности применены съёмные клеммные колодки.
Благодаря им отпадает необходимость переподключения объектовых проводов и проводов тестового оборудования. Достаточно подключить провода к одному из барьеров искробезопасности, а затем подключать колодки вместе с проводами к другим барьерам искрозащиты.

Габаритный чертеж

Ниже приведен габаритный чертеж барьера искробезопасности. Если вам необходим чертеж в формате Autocad, скачать его можно в разделе Документация.
