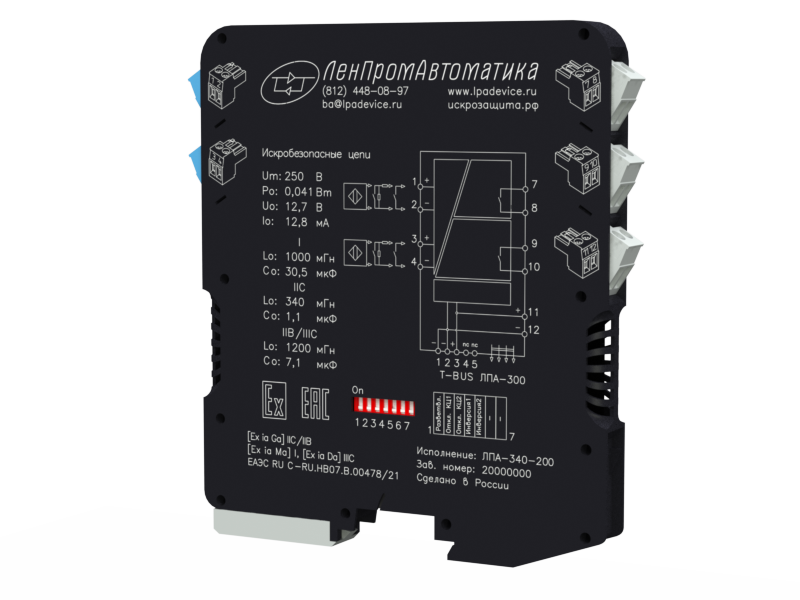

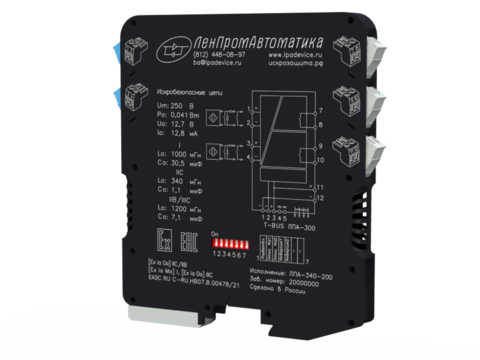

Барьер искробезопасности с гальванической развязкой ЛПА-340

Группа электрооборудования I
Группа и подгруппа электрооборудования IIB
Группа и подгруппа электрооборудования IIC
Группа и подгруппа электрооборудования IIIC
Напряжение питания 24 В
Одноканальное изделие
Двухканальное изделие
Вход по стандарту NAMUR
Изделие с гальванической развязкой
Сертификат ТР ТС "О безопасности оборудования для работы во взрывоопасных средах"
Подключение дискретного датчика типа "сухой контакт"
Новинка! Барьеры искробезопасности ЛПА-340 обеспечивают прием и преобразование входных сигналов от дискретных датчиков стандарта NAMUR (EN 60947-5-6), «сухой контакт» с контролем целостности цепи, «сухой контакт» без контроля целостности цепи.

Ключевые особенности барьеров искробезопасности ЛПА-340

  • Прием дискретных сигналов с частотой до 5 кГц (ЛПА-340-210).

  • Возможность подачи питания через клеммную винтовую колодку, по шине T-BUS или от платы ЛПА-300.

  • Гальваническое разделение входных и выходных сигнальных цепей, а также входных цепей от цепей питания.

  • Диагностика внутренних питающих цепей барьера искрозащиты, включая питание искробезопасной части с формированием приоритетного сигнала ошибки.

  • Светодиодная индикация состояния входных цепей, статуса режима разветвления и состояния цепей питания барьера искробезопасности.

  • Различные типы выходных сигналов:

    • оптореле (ЛПА-340-100, ЛПА-340-200);
    • открытый коллектор (ЛПА-340-210);
    • NAMUR с формированием 4 состояний: КЗ, датчик замкнут, датчик разомкнут, обрыв (ЛПА-340-220).
  • Гибкое конфигурирование изделий посредством DIP-переключателей:

    • режим разветвления сигнала (по схеме "1 вход - 2 выхода");
    • блокировка ошибки входной цепи;
    • инверсия выходного сигнала;
    • выбор нижнего или верхнего ключа (ЛПА-340-210).
  • Возможность удаленной поканальной диагностики при установке на объединительные модули ЛПА-300;

  • Возможность подключения релейных модулей ЛПА-840-002 с целью увеличения нагрузочной способности выходных цепей барьеров (для ЛПА-340-200, ЛПА-340-210 и ЛПА-340-100).

Совместимое оборудование

  • Универсальный объединительный модуль ЛПА-300;
  • Модуль реле ЛПА-840;
  • Шина T-BUS.

Купить барьер искрозащиты ЛПА-340 Вы можете, отправив заявку по электронному адресу ba@lpadevice.ru

Импортозамещение

Специалисты ООО "Ленпромавтоматика" рекомендуют использовать ЛПА-340 для импортозамещения барьеров искробезопасности. Ниже представлены наиболее часто запрашиваемые аналоги барьеров искрозащиты ЛПА-340.

Основные технические характеристики барьеров искробезопасности ЛПА-340

Таблица 1 — Основные технические характеристики

Одно- и двухканальные исполнения.
Напряжение питания — 24 В (18...36 В).
Максимальная потребляемая мощность  — 1,2 Вт.
Ток потребления, не более 0,05 А.
Диапазон рабочих температур — минус 40...плюс 70 °С.
Крепление на DIN-рейку шириной 35 мм.
Маркировка взрывозащиты [Ex ia Ga] IIC/IIB, [Ex ia Da] IIIC, [Ex ia Ma] I.
Габаритные размеры — не более 140,8х130,6х12,8 мм.
Масса — не более 150 г.
Гарантийный срок эксплуатации — 5 лет со дня продажи.
Средний срок службы — 12 лет.

Барьеры искрозащиты с искробезопасными электрическими цепями уровня «ia» выполнены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, имеют маркировку взрывозащиты [Ex ia Ga] IIC/IIB, [Ex ia Da] IIIC, [Ex ia Ma] I и предназначены для установки вне взрывоопасных зон.
Барьеры искрозащиты обеспечивают следующие характеристики искробезопасной цепи:

Таблица 2 — Максимальные значения искробезопасных электрических цепей барьеров искробезопасности ЛПА-340

Группа и подгруппы взрывозащищенного электрооборудования Uo,
В
Io,
мА
Lo,
мГн
Сo,
мкФ
Ро,
Вт
Um,
В
IIC 12,7 12,8 340 1,1 0,041 250
IIB/IIIC 1200 7,1
I 1000 30,5

В таблице ниже приведены функциональные различия между модификациями:

Таблица 3 — Основные характеристики барьеров искробезопасности ЛПА-340

Сравнительная характеристика ЛПА-340-200 ЛПА-340-210 ЛПА-340-220 ЛПА-340-100
Количество каналов 2 2 2 1
Максимальная частота переключения 10 Гц 5 кГц 10 Гц 10 Гц
Разветвление сигнала Есть Есть Есть Нет
Блокировка неисправности Есть Есть Есть Есть
Инверсия выходных сигналов Есть Есть Есть Есть
Тип выходного сигнала Оптореле Транзистор с открытым коллектором (конфигурируемый верхний или нижний ключ) NAMUR
(EN 60947-5-6)
Оптореле
Нагрузочная способность выхода 30 В, 300 мА постоянного или переменного тока 36 В, 35 мА постоянного тока NAMUR
(EN 60947-5-6)
30 В, 300 мА постоянного или переменного тока
Сигнал ошибки Доступен при работе с ЛПА-300 Доступен при работе с ЛПА-300 Доступен при работе с ЛПА-300 Доступен при работе с ЛПА-300 и на винтовой колодке (с возможностью конфигурируемой инверсии)



Реализация контроля цепи для пассивных дискретных датчиков.

Дискретный датчик можно легко превратить в дискретный датчик с поддержкой контроля цепи, подключив к нему 2 резистора по следующей схеме:


Резистор R1 рекомендуется принять номиналом 20 кОм, резистор R2 – 2 кОм. Номинальная мощность резисторов должна быть не менее 0,1 Вт. Резистор R1 допускается выбирать из диапазона 10…30 кОм, резистор R2 – из диапазона 750…3000 Ом.



Конфигурирование барьеров искробезопасности ЛПА-340.

Все барьеры искрозащиты ЛПА-340 являются конфигурируемыми изделиями. Конфигурирование осуществляется посредством 7-позиционного DIP-переключателя, расположенного на боковой стенке корпуса. В зависимости от модификации, для включения или отключения различных функций используются соответствующие разряды DIP-переключателя. На боковой стенке корпуса изделия нанесена таблица с указанием назначения всех используемых разрядов для каждой конкретной модификации. Ниже приведена сводная таблица конфигурируемых функций по модификациям.

Параметры внешних искробезопасных электрических цепей активных барьеров искробезопасности

Номер переключателя Функция Модификация ЛПА-340 Положение переключателя/статус функции
-200 -210 -220 -100 "0" "1"
1 Разветвление + + + - Откл. Вкл.
2 Блокировка КЦ 1 канала + + + + Откл. Вкл.
3 Блокировка КЦ 2 канала + + + - Откл. Вкл.
4 Инверсия 1 выхода + + + + Откл. Вкл.
5 Инверсия 2 выхода + + + + Откл. Вкл.
6 Режим 1 выхода (нижний/верхний ключ) - + - - Нижний ключ(NPN) Верхний ключ(PNP)
7 Режим 2 выхода (нижний/верхний ключ) - + - - Нижний ключ(NPN) Верхний ключ(PNP)

Информация для заказа

Купить барьеры искробезопасности Вы можете, отправив заявку по электронному адресу ba@lpadevice.ru или позвонив по телефону (812) 448-08-97.

Внимание! Модификации ЛПА-340-110 и ЛПА-340-120 не производятся и к заказу не принимаются!

Комплект поставки

В стандартный комплект поставки входит:

  • барьер искробезопасности ЛПА-340;
  • руководство по эксплуатации (при групповой поставке барьеров комплектуется в количестве 1 шт. на партию);
  • паспорт (при групповой поставке барьеров комплектуется в количестве 1 шт. на партию с перечислением диапазона заводских номеров, либо по требованию заказчика предоставляется отдельный паспорт на каждое изделие);
  • коробка упаковочная.

Схемы подключения

ЛПА-340

Для получения чертежей схем подключения выберите вариант подключения и модификацию.

Выберите вход

Выберите выход

Выберите модификациюВыберите параметры «Входа» и «Выхода»

Не найдена схема подключения отвечающая выбранным настройкам входа и выхода

Скачать схему (pdf)

Схемы подключения к объединительным модулям ЛПА-300 и модулям реле ЛПА-840

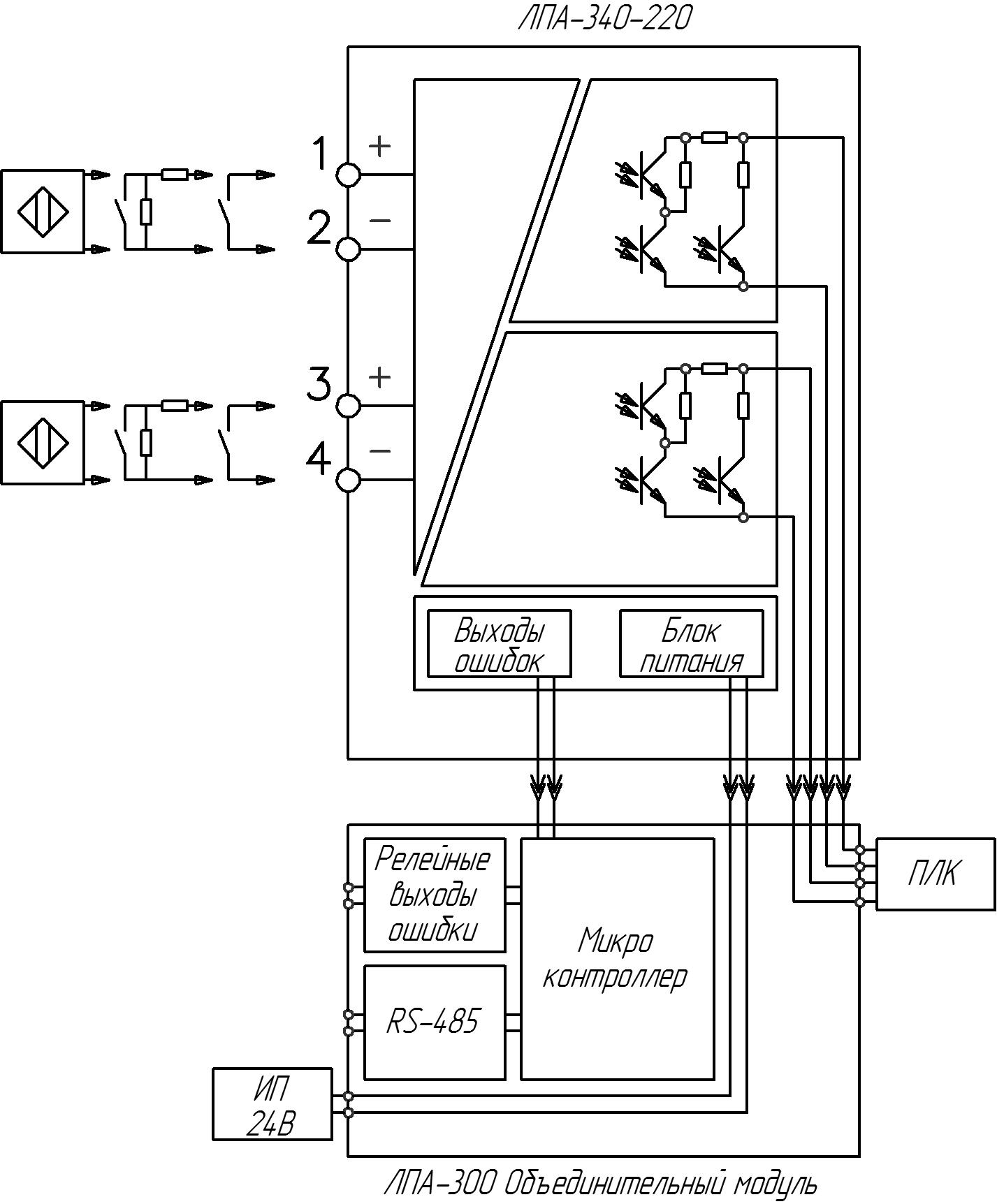

Скачать схему (pdf) Подключение ЛПА-340-220 к ЛПА-300

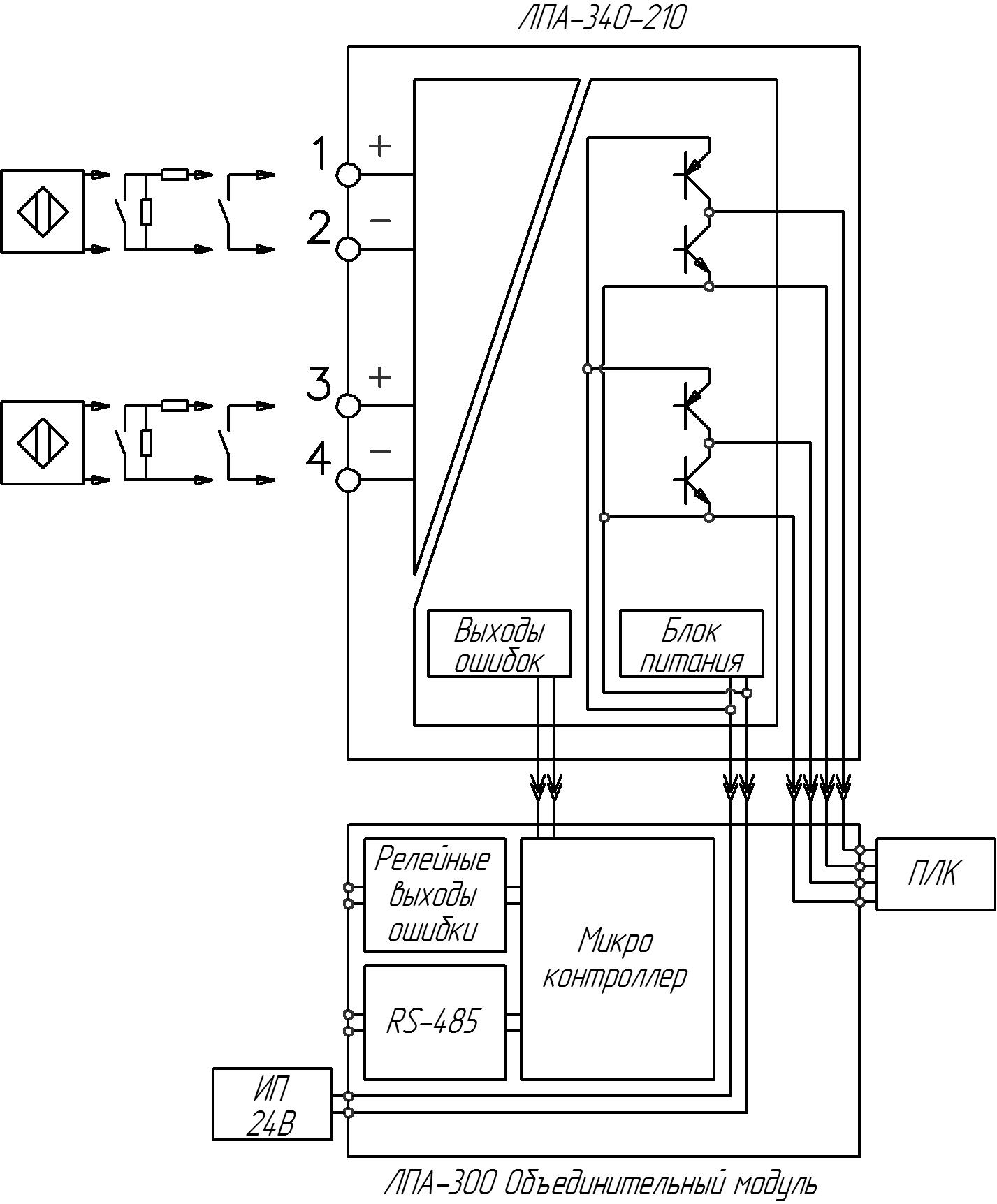

Скачать схему (pdf) Подключение ЛПА-340-210 к ЛПА-300

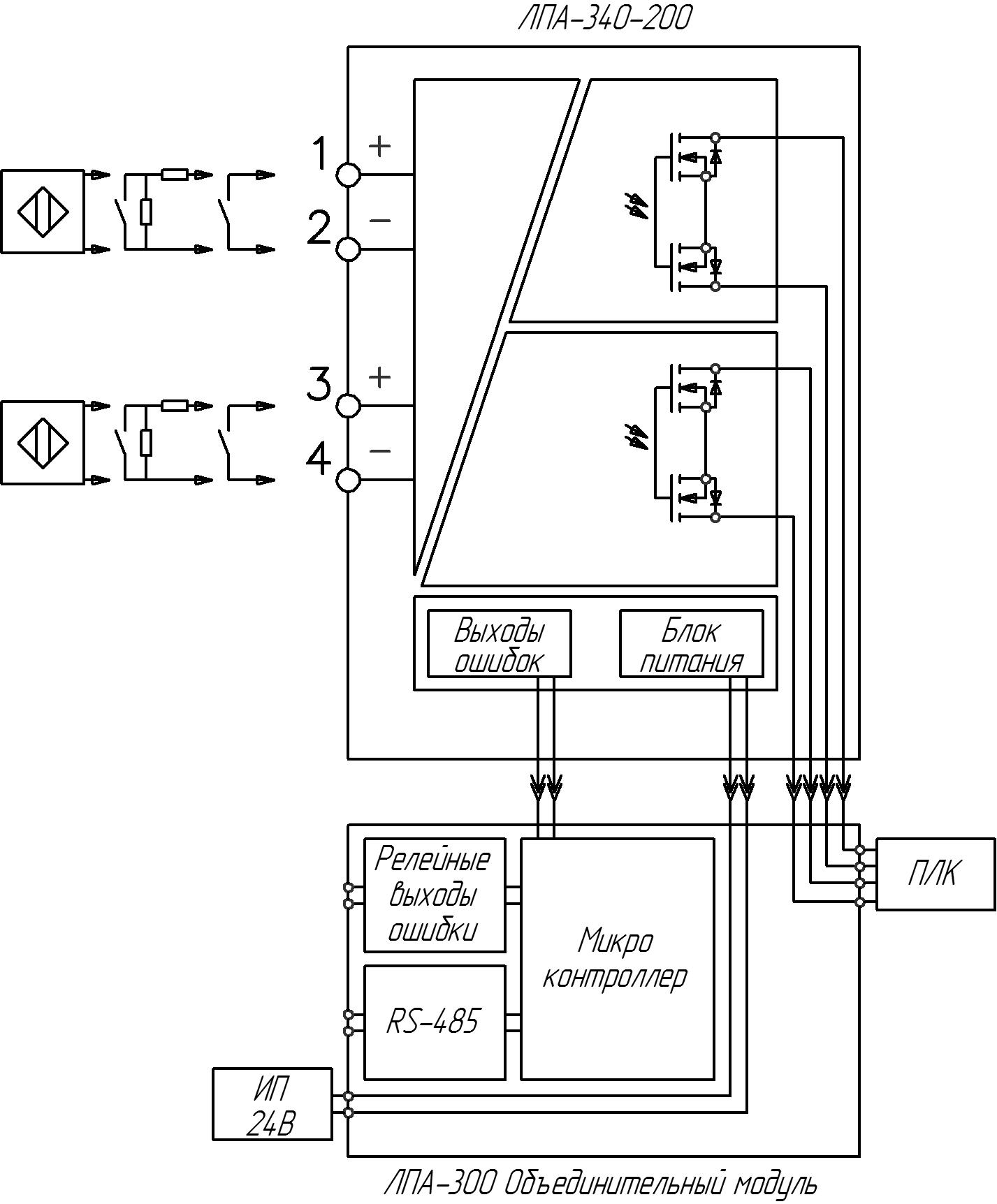

Скачать схему (pdf) Подключение ЛПА-340-200 к ЛПА-300

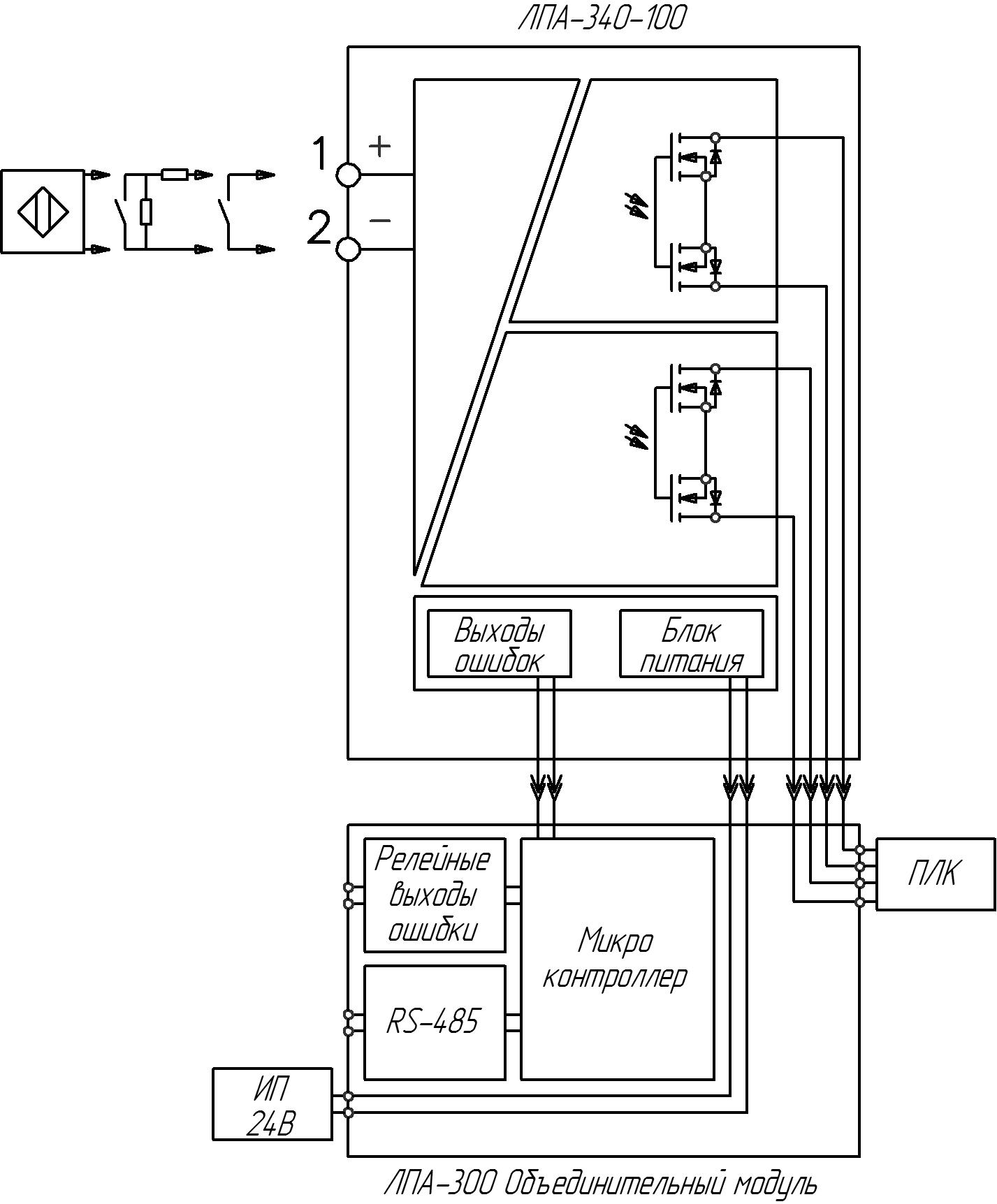

Скачать схему (pdf) Подключение ЛПА-340-100 к ЛПА-300

Конструкция и крепеж

Конструктивно барьеры искробезопасности выполнены в пластиковом корпусе, состоящем из двух частей, с установленной внутрь печатной платой и закрытом сверху шильдом. На корпусе, клеммных колодках и шильде нанесена маркировка. Защелка с пружиной предназначены для фиксации барьеров искрозащиты при установке на стандартный монтажный DIN-рельс шириной 35 мм. Для различных версий барьеров искробезопасности в корпусе предусмотрены заглушки, устанавливаемые на месте неиспользуемых клеммных колодок. Элементы индикации (светодиоды) расположены на верхнем шильде барьера искрозащиты, органы конфигурирования (DIP-переключатель) – на боковой поверхности корпуса.

Габаритный чертеж

Ниже приведен габаритный чертеж барьера искробезопасности.
