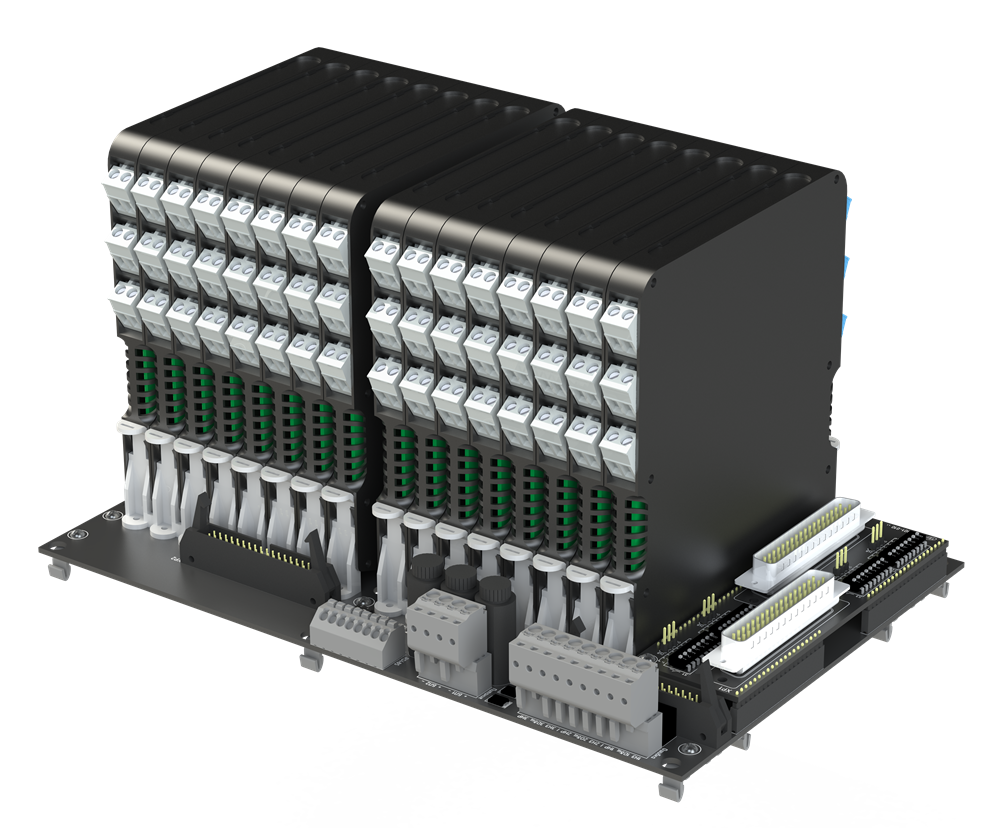

Универсальный объединительный модуль ЛПА-300
Объединительный модуль ЛПА-300 является функциональным аналогом объединительных модулей:
- GMI — серия D5000TB
- Pepperl-Fuchs — серия H (HiD)
- MTL — серия MTL4500
ЛПА-300 предназначен для интеграции барьеров искробезопасности и другого совместимого с объединительным модулей оборудования в системы промышленной автоматики, построенные с применением модулей ввода/вывода или ПЛК различных производителей.
Применение объединительных модулей позволяет упорядочить проводные подключения, унифицировать и сделать их заметно более компактными, быстрыми и удобными в монтаже и, как следствие, значительно снизить вероятность ошибок при монтаже и пусконаладочных работах.
Особенности объединительного модуля ЛПА-300
- Сменные переходники на ПЛК/модули любых производителей;
- Минимизация ошибок монтажа/подключений
- Увеличение скорости монтажа за счет сокращения количества проводных подключений
- Легкая организация дублированного питания с индивидуальной диагностикой источников
- Адресное определение неисправностей с локализацией до 1 канала
Совместимое оборудование
Конструкция и характеристики
Таблица 1 — Основные технические характеристики
| Напряжение питания | 24 В (10...40 В) |
| Подключения со стороны взрывоопасной зоны | Съемные винтовые или пружинные колодки на барьерах |
| Формат сигнального разъема | Универсальный DSUB DBB-37M, Yokogawa, Siemens, ABB или произвольный по запросу заказчика |
| Нагрузочная способность реле диагностики | 0,5 А при 125 В переменного тока, 1 А при 24 В постоянного тока |
| Диапазон рабочих температур | -40..+70°С без конденсации влаги (влажность до 90%) |
| Габаритные размеры | 140х173 мм (8 слотов), 262х173 мм (16 слотов) |
| Крепление | На Din-рейку шириной 35 мм или на панель |
| Гарантийный срок эксплуатации. | 5 лет со дня продажи |
| Средний срок службы объединительного модуля | 12 лет |
Информация для заказа
В комплект поставки ЛПА-300 переходник ЛПА-301 не входит. Купить переходник и получить подробную инормацию вы можете на странице ЛПА-301.
Комплект поставки
В стандартный комплект поставки входит:
- объединительный модуль ЛПА-300;
- руководство по эксплуатации (при групповой поставке комплектуется в количестве 1 шт. на партию);
- программное обеспечение на цифровом носителе (по заказу);
- комплект крепежный на DIN-рейку;
- паспорт (при групповой поставке барьеров комплектуется в количестве 1 шт. на партию с перечислением диапазона заводских номеров, либо по требованию заказчика предоставляется отдельный паспорт на каждое изделие);
- коробка упаковочная.
Для функционирования изделия совместно с модулями ввода/вывода или ПЛК различных производителей необходимо приобрести сменный переходник ЛПА-301.
Переходники для систем Honeywell, Siemens, ABB и любых других по запросу.
