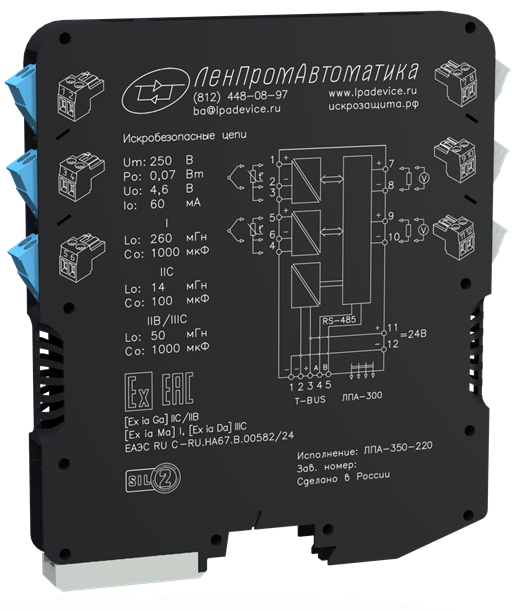

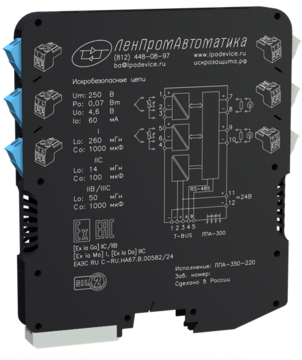

Искробезопасные преобразователи с гальванической развязкой ЛПА-350

Группа электрооборудования I
Группа и подгруппа электрооборудования IIB
Группа и подгруппа электрооборудования IIC
Группа и подгруппа электрооборудования IIIC
Напряжение питания 24 В
Одноканальное изделие
Двухканальное изделие
Термопара
Термосопротивление по трехпроводной схеме подключения
Интерфейс RS-485
Изделие с гальванической развязкой
Протокол Modbus RTU
Сертификат ТР ТС "О безопасности оборудования для работы во взрывоопасных средах"
Вторичные искробезопасные преобразователи для приема и обеспечения взрывозащиты термосопротивлений и термопар.

Преобразователи предназначены для приема, преобразования и линеаризации сигналов от термопреобразователей сопротивления и термопар, сигналов сопротивления и напряжения постоянного тока, выдачи выходных унифицированных аналоговых сигналов, обеспечения связи по интерфейсу RS-485, а также для обеспечения искробезопасности электрических цепей устройств, устанавливаемых во взрывоопасных зонах помещений и наружных установок.

Ключевые особенности преобразователей ЛПА-350

  • Обеспечение приема, преобразования и линеаризации сигнала от термопреобразователей сопротивления и термопар в любом сочетании в выходной унифицированный сигнал.

  • Самодиагностика целостности программного обеспечения, наличия питания, работоспособности микроконтроллера, неисправностей во входных и выходных цепях.

  • Высокая скорость преобразования.

  • Предоставление подробной диагностики при использовании совместно с объединительным модулем серии ЛПА-300.

  • Конфигурируемая функция раздвоения сигнала.

  • Широкие возможности при конфигурировании: установка параметров и алгоритмов фильтрации входного сигнала, выбор НСХ преобразования, установка границ диапазона измерения и т.д.

  • Возможность проводить оперативный визуальный контроль состояния объекта за счет светодиодной индикации.

  • Считывание результатов измерений по протоколу Modbus RTU.

  • Конфигурирование по интерфейсу USB 2.0 без применения специальных адаптеров или переходников.

  • Возможность подключения к токовым выходам преобразователя релейных модулей ЛПА-840-001 для реализации функции релейного выхода с конфигурируемыми уставками срабатывания.

Импортозамещение

Специалисты ООО "Ленпромавтоматика" рекомендуют использовать ЛПА-350 для импортозамещения барьеров искробезопасности. Ниже представлены наиболее часто запрашиваемые аналоги преобразователей ЛПА-350. Чтобы узнать, какие еще изделия можно заменить на ЛПА-350, воспользуйтесь разделом "Аналоги".

Основные технические характеристики

Таблица 1 — Основные технические характеристики

Напряжение питания — 24 В (18...36 В).
Максимальный ток потребления при напряжении питания 24 В — не более 75 мА.
Ток опроса термопреобразователей составляет 1 мА ± 15 % при 3-проводной схеме подключения.
Время реакции на изменение входного сигнала — от 10 мс.
Основная приведённая погрешность преобразования — не более ± 0,1 %.
Преобразователи имеют активные выходы.
Диапазон рабочих температур — минус 40...плюс 70 °С.
Габаритные размеры преобразователя — не более 140,8х130,6х12,8 мм.
Масса — не более 150 г.
Степень защиты корпуса — IP 20.
Гарантийный срок эксплуатации - 5 лет со дня продажи.
Средний срок службы ЛПА-350 — 12 лет.

Преобразователи с искробезопасными электрическими цепями уровня «ia» выполнены в соответствии с требованиями ГОСТ 31610.11-2014, ГОСТ 31610.0-2014, имеют маркировки взрывозащиты [Ex ia Ma] I, [Ex ia Ga] IIC / IIB, [Ex ia Da] IIIC и предназначены для установки вне взрывоопасных зон. Преобразователи обеспечивают следующие характеристики искробезопасной цепи:

Таблица 2 — Максимальные значения искробезопасных электрических цепей преобразователей температуры вторичных искробезопасных ЛПА-350

Группа и подгруппы взрывозащищенного электрооборудования Uo,
В
Io,
мА
Lo,
мГн
Co,
мкФ
Ро,
Вт
Um,
В
I 4,6 60 260 1000 0,07 250
IIС 14 100
IIB/IIIC 50 1000

Конфигурирование

Конфигурирование ЛПА-350 осуществляется с помощью бесплатного программного обеспечения нашей разработки. Конфигуратор позволяет ознакомиться с базовой функциональностью в автономном режиме, без подключения преобразователя.

Загрузить программу "Конфигуратор ЛПА"

Информация для заказа

Например, маркировка преобразователя, имеющего 1 вход, 2 выхода и без гальванического разделения по интерфейсу RS-485, будет выглядеть следующим образом: ЛПА-350-120.

Исполнения ЛПА-350-21Х (два входа, один выход) не выпускаются.

Купить искробезопасные преобразователи вы можете, отправив заявку по электронному адресу ba@lpadevice.ru или позвонив по телефону (812) 448-08-97.

Настоятельно рекомендуем вам проверить актуальность используемого программного обеспечения. Современные версии находятся на странице Загрузки.

Схемы подключения

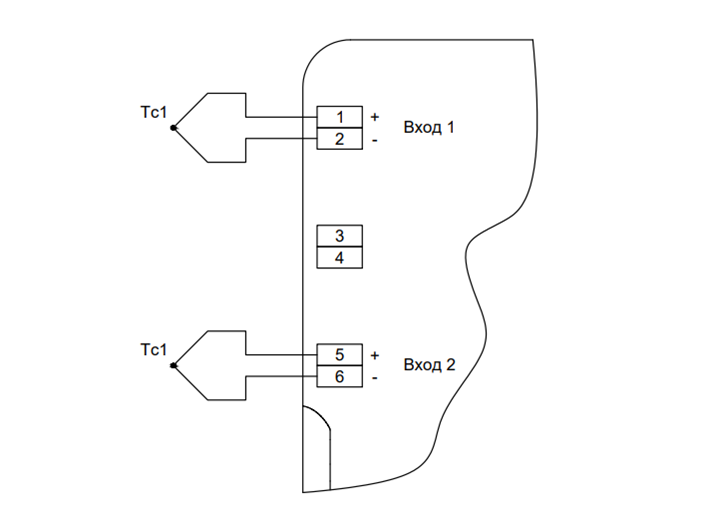

Скачать схему (pdf) ЛПА-350 Схема подключения термопар

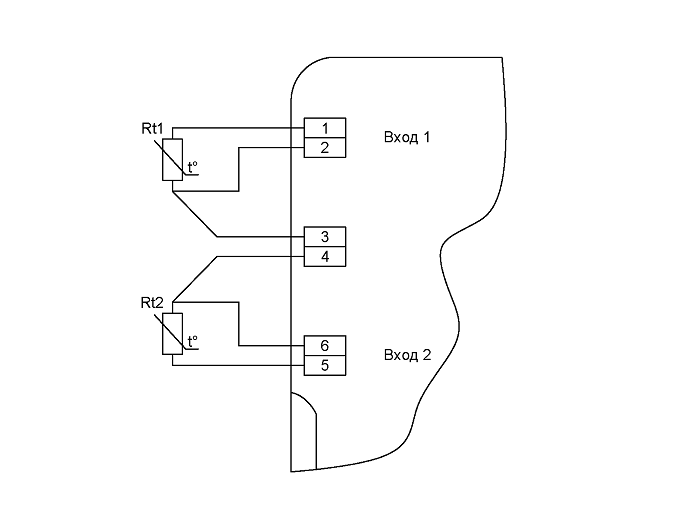

Скачать схему (pdf) ЛПА-350 Схема подключения термопреобразователя сопротивления по трехпроводной схеме

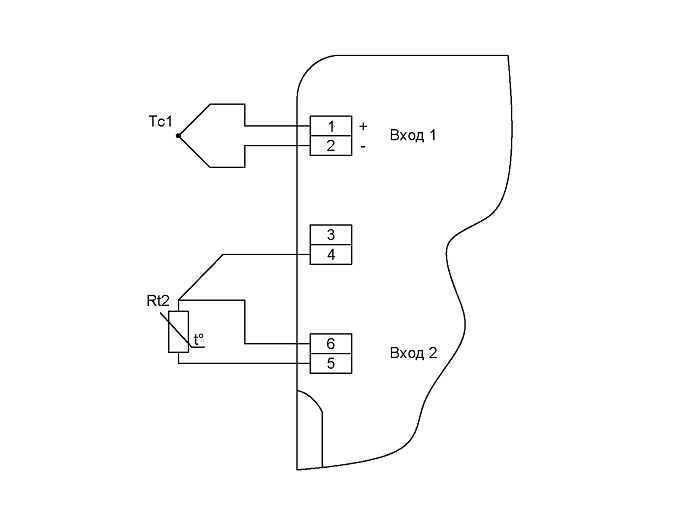

Скачать схему (pdf) ЛПА-350 Схема подключения преобразователя с компенсацией холодного спая термопары по второму входу
Скачать схему (pdf) ЛПА-350 Схема подключения нагрузки при токовом выходном сигнале
Скачать схему (pdf) ЛПА-350 Схема подключения нагрузки при токовом выходном сигнале с использованием общего провода

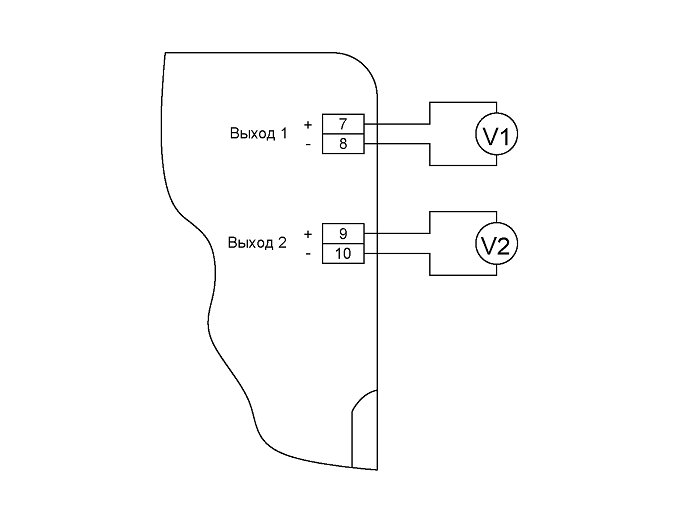

Скачать схему (pdf) ЛПА-350 Схема подключения нагрузки при потенциальном выходном сигнале
Скачать схему (pdf) ЛПА-350 Схема подключения нагрузки при потенциальном выходном сигнале с использованием общего провода

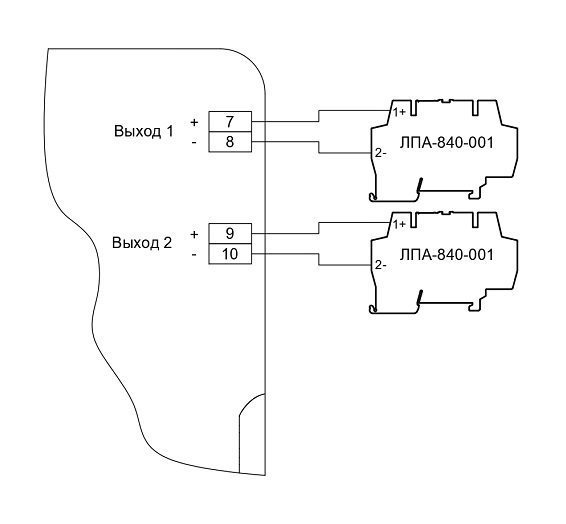

Скачать схему (pdf) ЛПА-350 Схема подключения токовых выходов барьера к релейным модулям ЛПА-840-001
Скачать схему (pdf) ЛПА-350 Схема подключения токовых выходов барьера к релейным модулям ЛПА-840-001 с использованием общего провода

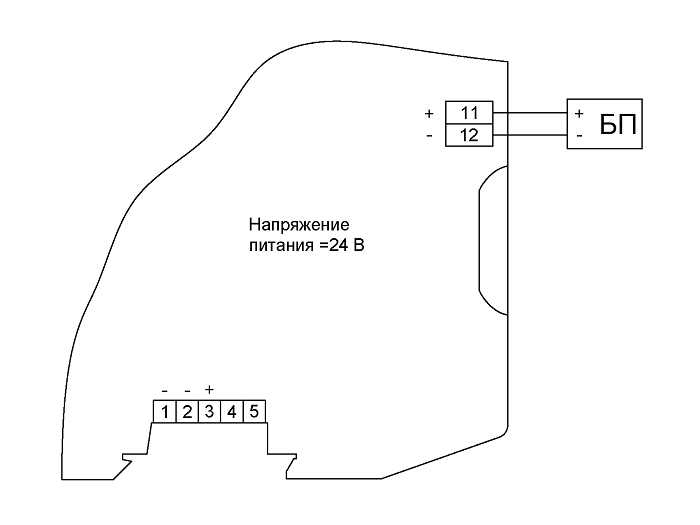

Скачать схему (pdf) ЛПА-350 Подключение питания через клеммные колодки

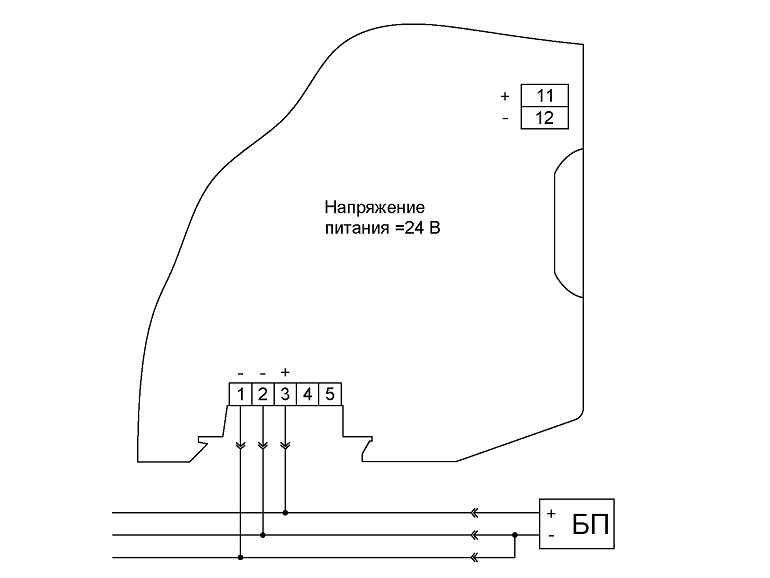

Скачать схему (pdf) ЛПА-350 Подключение питания через шину T-BUS

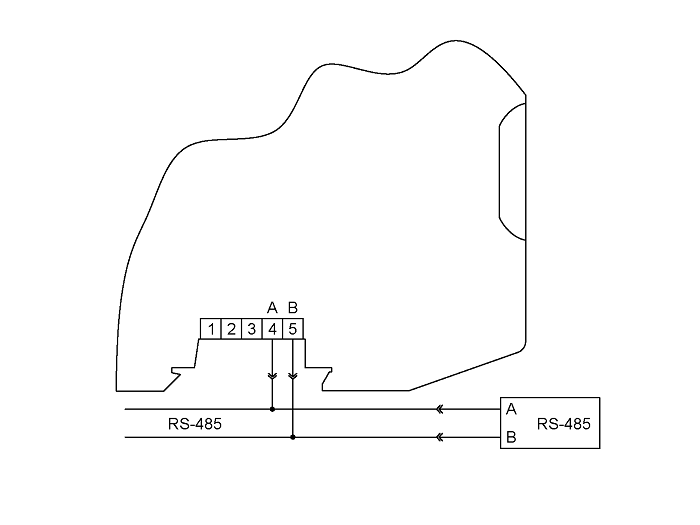

Скачать схему (pdf) ЛПА-350 Подключение к интерфейсу RS-485 через шину T-BUS

Принадлежности

Кабель USB2.0 A - USB-C
Предназначен для связи современных высокотехнологичных электронных устройств. Рекомендован для подключения программируемых изделий (преобразователей ЛПА-350) к компьютеру для конфигурирования.

Конструкция и крепеж

Конструктивно преобразователи выполнены в пластмассовом корпусе, с установленной внутрь печатной платой, на которой располагаются элементы схемы преобразователя, в том числе разъем для подключения к шине T-BUS и разъем для подключения к объединительному модулю ЛПА-300. Сверху корпус закрыт шильдом. Защелка с пружиной предназначены для фиксации преобразователей при установке на стандартный монтажный DIN-рельс шириной 35 мм. В предусмотренных в корпусе посадочных местах расположены съемные клеммные колодоки, предназначенные для подключения к цепям преобразователя. В зависимости от исполнения на месте отсутствующих клеммных колодок в корпус устанавливаются заглушки.

Благодаря съёмным клеммным колодкам отпадает необходимость переподключения объектовых проводов и проводов тестового оборудования. Достаточно подключить провода от магазина сопротивлений к одному из преобразователей, а затем подключать колодки вместе с проводами от магазина сопротивлений к другим преобразователям.

Габаритный чертеж

Ниже приведен габаритный чертеж преобразователя ЛПА-350.



Программное обеспечение

Скачать программное обеспечение (Конфигуратор) для настройки преобразователя ЛПА-350 вы можете на странице Загрузки.
